完全将一整块铜分割成两个独立的部分
录入：edatop.com 点击：

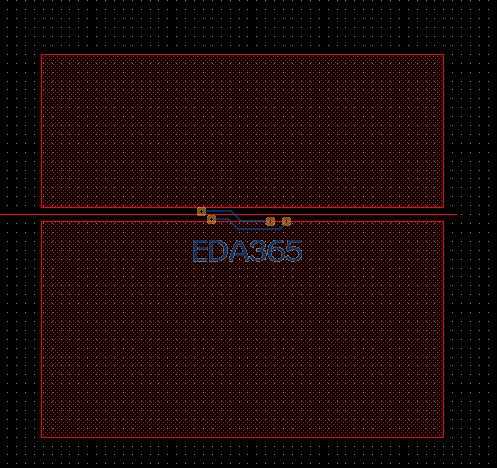

将铺铜的属性改成动态铜，然后用画线命令在你要分割的部分画一条线，此时由于动态铜可以自动避让，这样就自然而然的把一块完整的铜分割成两个独立的部分，然后把分割后的两块铜的属性再改回静态，最后把你画的线删掉就可以了，这种方法较之用挖空命令或者单独画会省很多时间。
可以参考！
各个部分能够指定不同的网络属性不?
不行的话也就没有太大的用处
实用。可以修改不同块的网络！
http://www.eda365.com/thread-46355-1-3.html
学习了。
当然可以~
较之anti etch有什么好处?
没什么意义
anti etch主要是用在内层分割电源或者地平面，有时在顶底层会铺很多的铜，修铜有的时候会用到这种方法~
謝謝你分享方法.
應該有Tools能夠將一個動態的Shape 分割成兩個不同的動態Shape.
正在找尋Tools ......
第一步選擇動態的Shape
第二步畫一條線分割線
第三步完成後,這兩個都是動態Shape,而剛才畫的線也被刪除
这个方法不错，可以实践一下，谢谢分享
