求助：Allegro里添加盲孔出现问题
录入：edatop.com 点击：

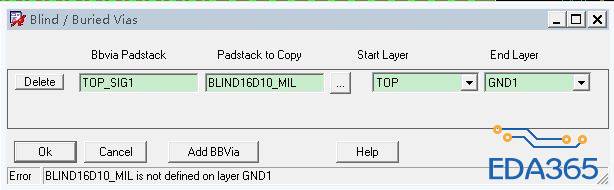

已经做好了盲孔焊盘，想在allegro里添加一个从top层到sig1层的盲孔（中间穿过了gnd1层），点击Setup->B/B Via Definitions->Define B/B Via，在Padstack to copy里添加了自定义的焊盘之后点Ok，会报错：**(焊盘名) is not defined on layer GND1，即使我改成从top层到gnd1层，也会报出一样的错误。下面是对话框的截图。

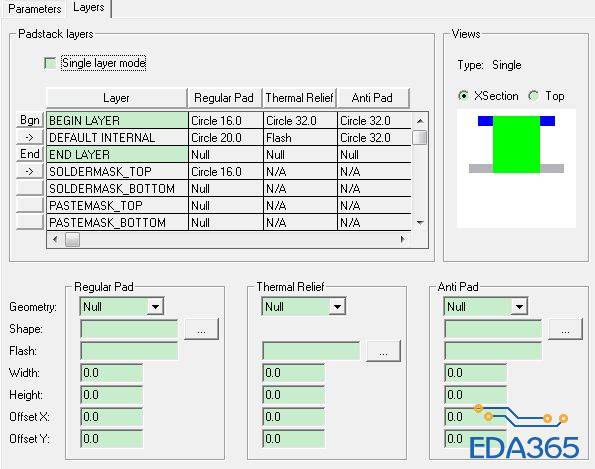

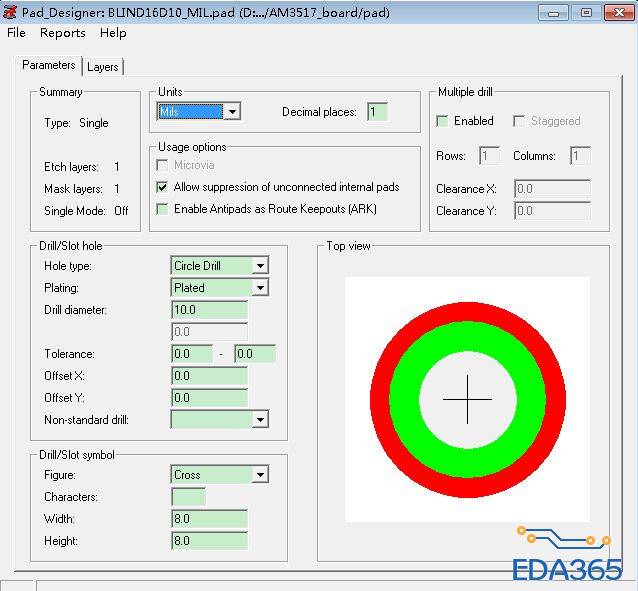

会不会是我的焊盘做的不对呢?下面把盲孔的设置也贴出来。

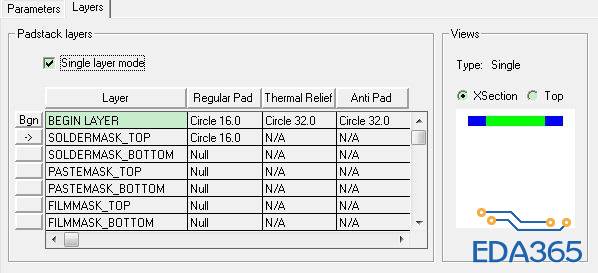

还有我的焊盘有一个小问题，每次打开它的时候，那个Singer layer mode总是勾上的，也就是下面的情况
这个会有影响吗?麻烦各位大侠们帮我分析分析，先谢过啦~~
会不会是我的焊盘做的不对呢?下面把盲孔的设置也贴出来。

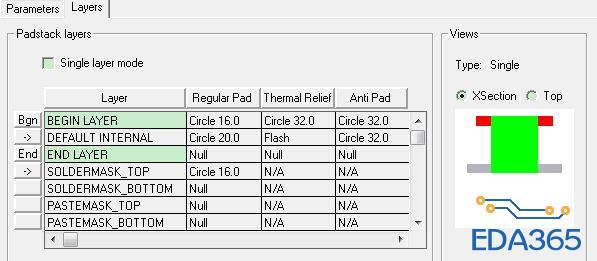

还有我的焊盘有一个小问题，每次打开它的时候，那个Singer layer mode总是勾上的，也就是下面的情况
这个会有影响吗?麻烦各位大侠们帮我分析分析，先谢过啦~~
请问。解决了吗?如何解决?
我也遇到同样问题，求小编大神现身解决下哈
不用做盲埋孔焊盘吧，直接在allegro中将通孔改为盲埋孔吧 setup/B/B via definition
先做一个标准的过孔焊盘，你这个就把End Layer层的参数也填上，然后再用Setup->B/B Via Definitions->Define B/B Via功能去定义。
对的，楼上正解，，不要用别人的。
xue xi la
