Allegro出gerber>>1
录入：edatop.com 点击：
今天用alegro出完gerber后，用CAM350检查的时候发现了一个问题，就是钻孔的坐标和其他层的坐标有点差异，差别不大，但还是有差别，所以很是疑惑，重新出了很多次还是有问题，请了别的同事出，还是有问题，去群里面问了还是没有得到答案，去网上搜了一些资料，发现有个细节我在出gerber的时候没有注意到。
出现的问题如下图所示：
原来我出的gerber精度上存在一些问题。
首先我在出artwork文件设置了Integer places(整数位数）为5位，和Decimal Places(小数位数）为5位。
与我出钻孔的设置中Format 整数、小数位数分别为2/3；
这样就造成了钻孔的精度和底片层的精度不一致。后来我都改为5 5。出的钻孔就能对上了。

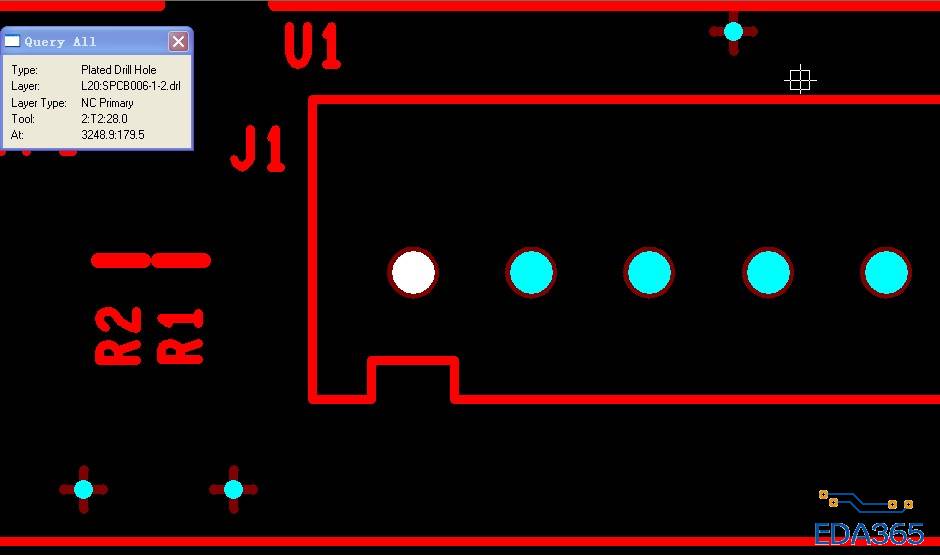

修正好的钻坐标

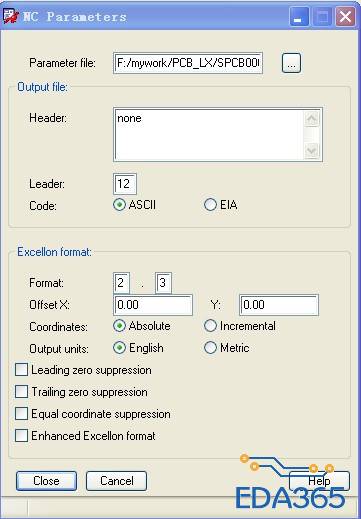

钻孔设置
art设置

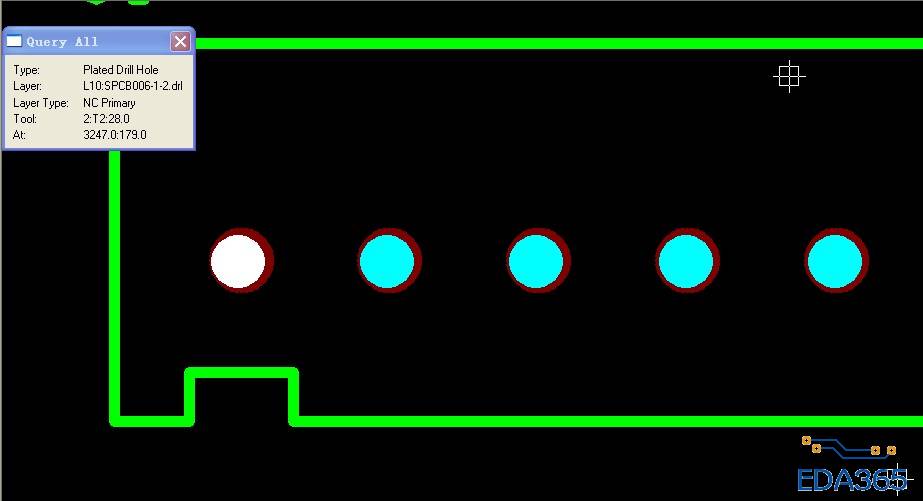

修正前的钻孔坐标

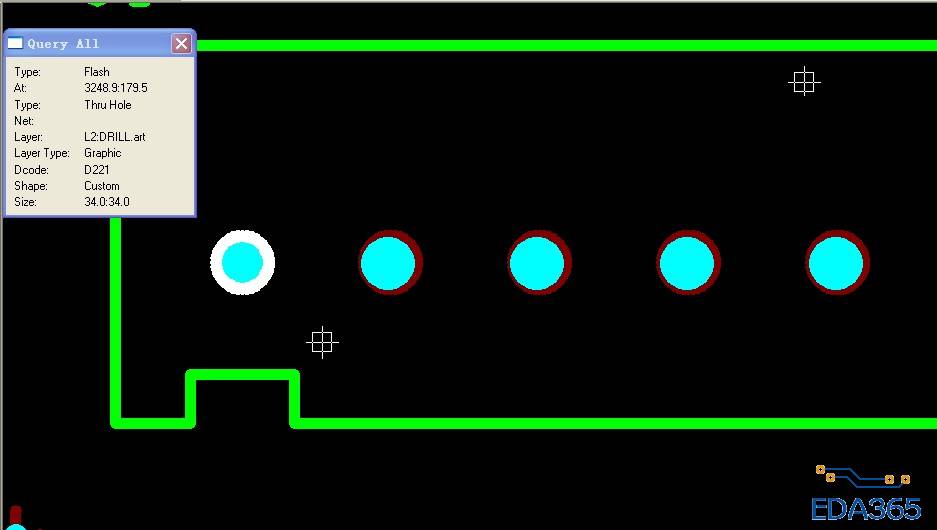

修正前的drill art坐标
领教了...
学习了，感谢小编分享
