温故知新三简单电路的理解和布局要点

录入：edatop.com 点击：

Q4的作用

U30的作用

变压器的作用

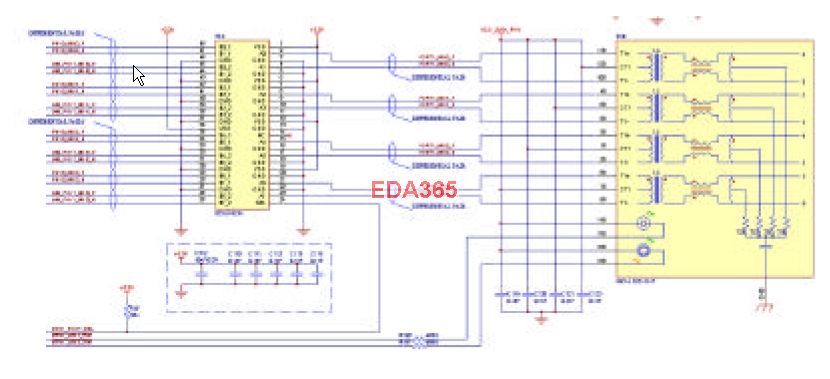

以上三图是什么电路布局要注意什么.

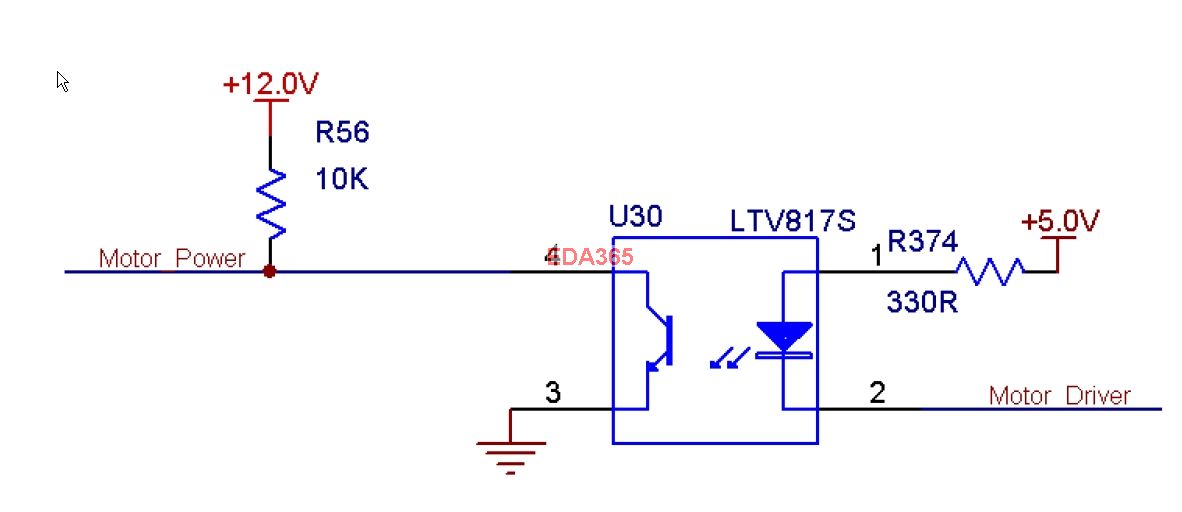

Q4起开关作用，u30是光电隔离器，俗称光藕隔离，输出与电源，电机是感性元件防止感染
