allegro 16出的ROU文件导入CAD350怎么没有显示槽形孔

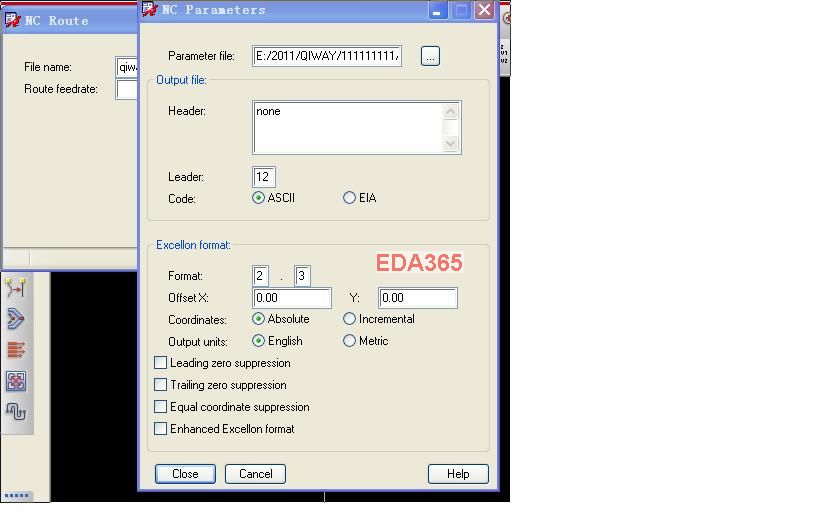

你在生成NC文件时选中生成头文件选项，并且rout文件不能在和其它gerber文件一起导入，要在其它的gerber导入后再单独导入mil文件就可以。

是这里设置吗?提供具体步骤就好了

光绘文件包括下面的文件:
光圈表及光绘格式文件   art_aper.txt   Aperture and artwork format
光绘参数文件               art_param.txt   Aperture parameter text
顶层布线层 Gerber 文件      top.art   Top(comp.)side artwork
内部层布线层 Gerber 文件   inner.art   Inner layer artwork
内部电源层 Gerber 文件       vcc.art   Vcc layer artwork
内部地层 Gerber 文件          gnd.art   Gnd layer artwork
底层布线层 Gerber 文件      bot.art   Bottom(solder) side artwork
顶层丝印层 Gerber 文件  topsilk.art   Top(comp.)side silkscreen artwork
底层丝印层 Gerber文件  botsilk.art   Bottom(solder) side silkscreen artwork
顶层阻焊层 Gerber 文件 topsold.art   Top(comp.) side solder mask artwork
底层阻焊层 Gerber 文件 botsold.art   Bottom(solder) side solder mask artwork
.钻孔和尺寸标注文件         drill.art
钻带文件                ncdrill1.tap
下面的两层如果不是要经过回流焊的话，通常不要：
顶层焊接层(锡膏钢网层) Gerber 文件 toppast.art  Top(comp.) side paste mask artwork
底层焊接层(锡膏钢网层) Gerber 文件  botpast.art  Bottom side paste mask artwork

楼上的回签的太详细了，支持！

怎么添加截图呢?

这才称得上专业！呵呵！

nc_param.txt 钻孔参数文件
*1-2.drl 钻孔文件
