请问怎么设置信号线和铜皮之间的距离,就是动态铜皮的避让距离?

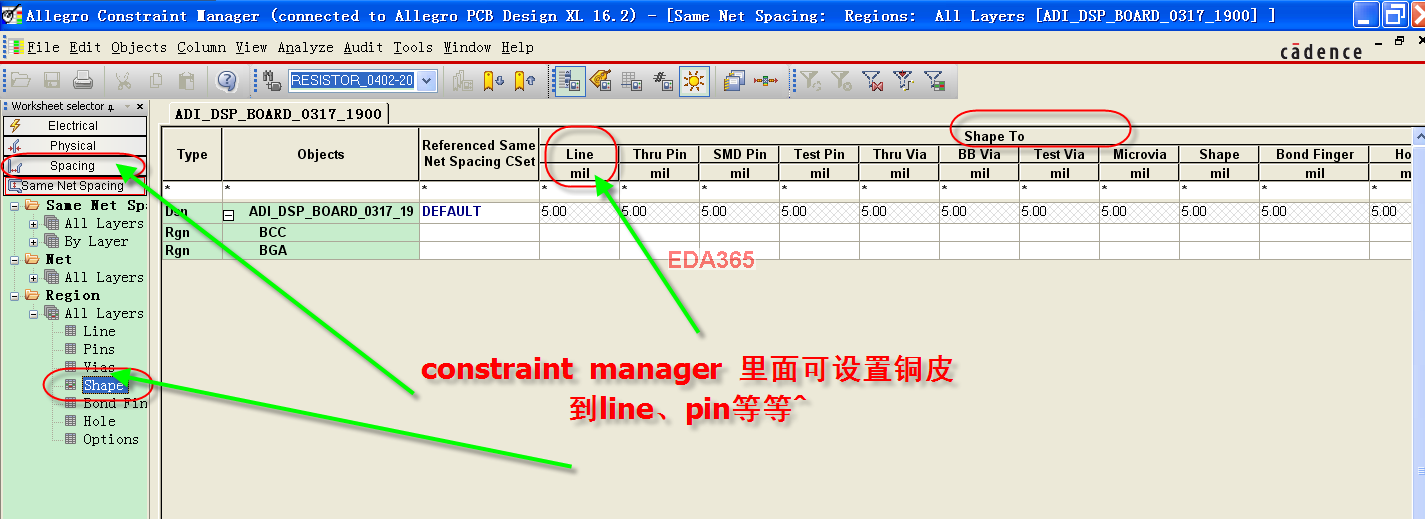

你用的那个版本?16版本的如下,15版一样的可以到constraint manager 里面设置!……

我设置了,怎么感觉没起作用呢。我用的RF-PCB里的Add connect

回复 hajjisun 的帖子
大侠好呀,向你请教 和共同学习关于RFPCB这个菜单的命令的使用,我q 369900187

回复 hajjisun 的帖子
看看help!

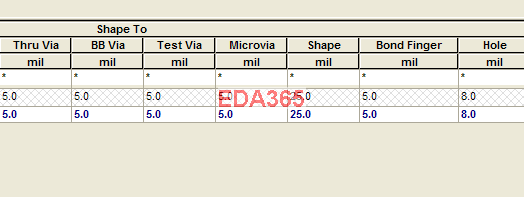

他设置的是区域里面shape到cline距离!
这个好像对rf-pcb里面的connect,不知道有作用么?

回复 黑月 的帖子

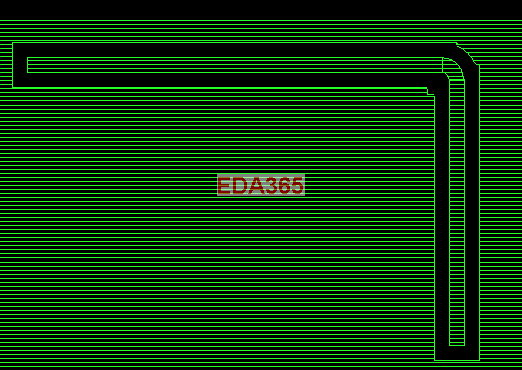

谢谢提醒,问题解决了,原来RF-PCB菜单里的Add Connect拉出来的不是Line而是Shape,所以应该设置Shape to Shape的距离



回复 hajjisun 的帖子
Add Connect拉出来的是Shape,这个shape一般是带状线,不知道怎么跟pin连接?

回复 黑月 的帖子
我也想知道,每次我拉出来,两端的网络属性也设对了 ,但连到焊盘上飞线一直存在,不知道怎么回事?

回复 lwh123468 的帖子
难道也给拉出来的shape设置net?
