如何选定自己想要的pastemask，做出我想要的钢板
录入：edatop.com 点击：

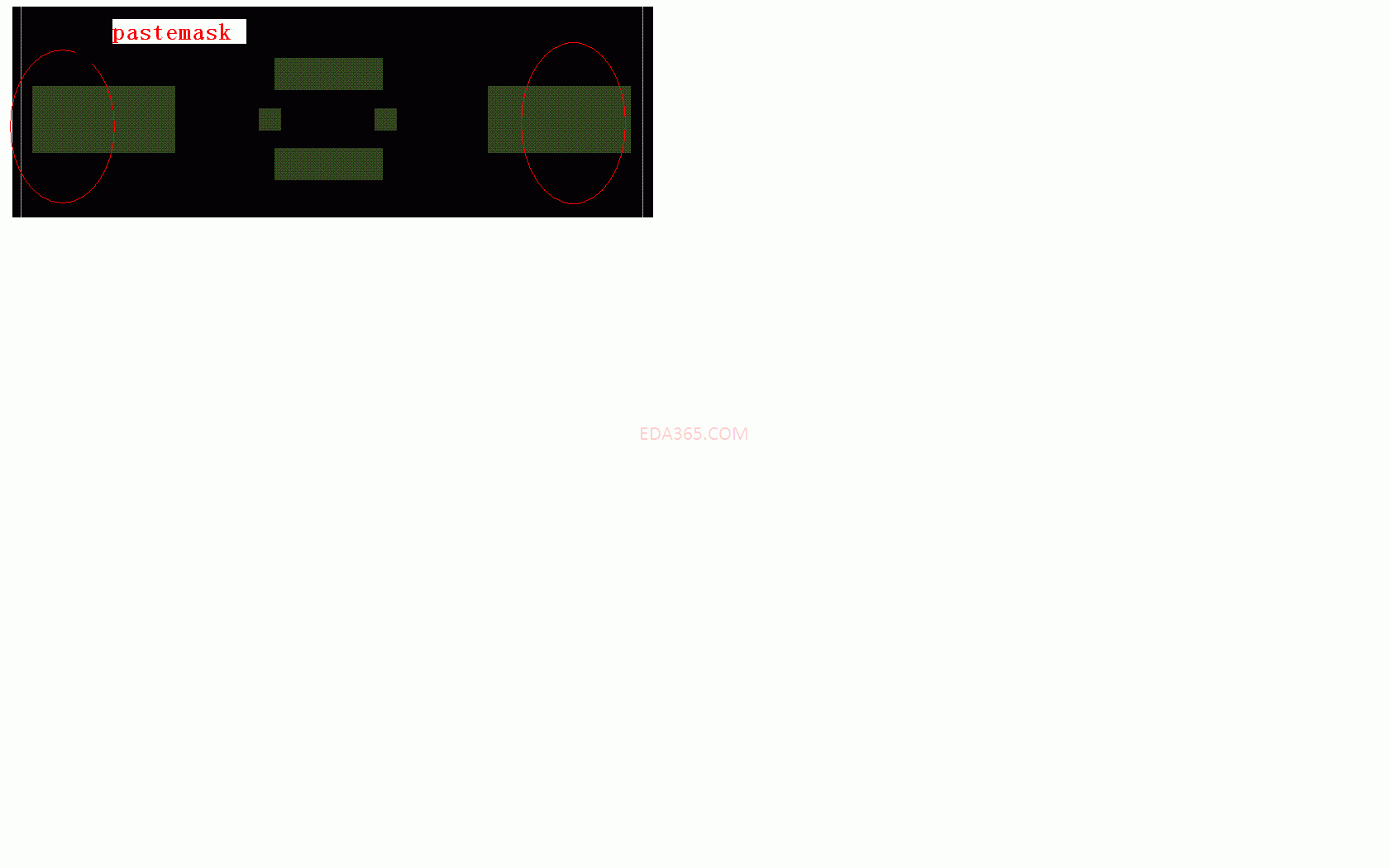

如图所示，我不想让左右两边的焊盘做成钢板，只要中间的那部分，但是出gerber的时候，它们是一起出的，大家告一下我如何搞吧?我想到的办法是再重新给两边的焊盘做封装，然后不要pastemask，但是总觉得这样不大对劲，望高手指点啊，谢谢~
在线等~
钢板?钢网?
你的意思是想不给两边的焊盘上锡吧?又不想去为这个焊盘专门建个库?

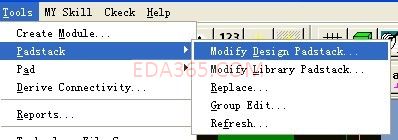

Allegro中：

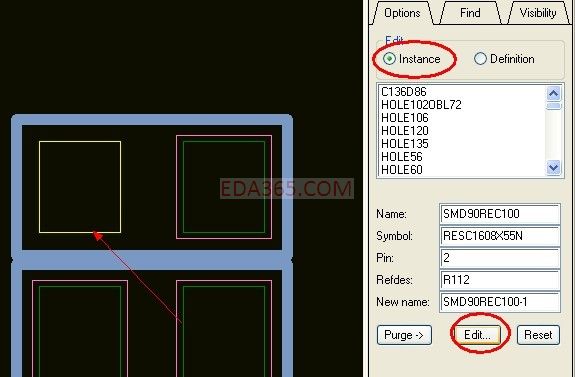

右边勾选instance，只改动这一个pin！
edit进入焊盘编辑器。删除此焊盘的pastemask，file--update to design，更新到PCB。
在gerber文件里把那两个焊盘对应的paste删掉。
呵呵 这方法可行 不过我是在不会用CAM350，只会在里面放大缩小- -！
谢谢两位，我差不多晓得了，不过我也不会在CAM350里修改，因为不熟悉啊
