元件封装中的焊盘怎么更新
录入：edatop.com 点击：

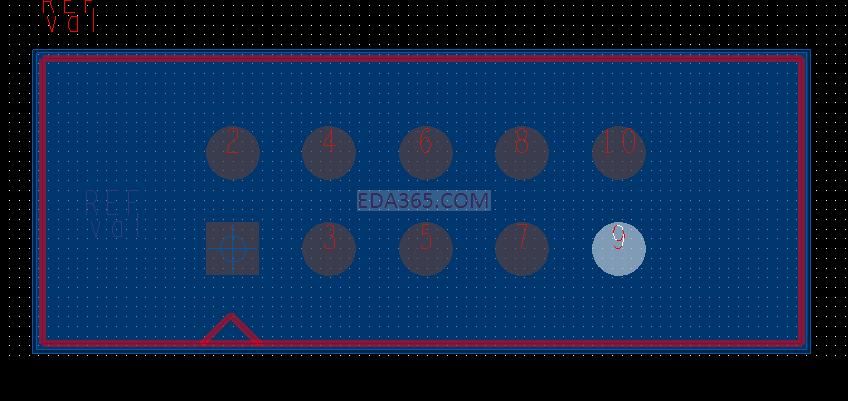

我现在用allergo 16.3制作一个双排的插针，设计完成后入下图：
在检测时发现焊盘设计有问题，我用Pad—Designer更改了焊盘数据库，可不可以不删除封装库中的焊盘，而直接使用更新（类似与UPDATA）这样的命令更新焊盘么?
在options中选择要更新的焊盘，在edit
就可以打开Pad—Designer，再在Pad—Designer中更改你要更改的焊盘，修改完毕后，再file>>update Design就可以了
这样就可以把焊盘更新过来了
在检测时发现焊盘设计有问题，我用Pad—Designer更改了焊盘数据库，可不可以不删除封装库中的焊盘，而直接使用更新（类似与UPDATA）这样的命令更新焊盘么?
刚刚有发现一个问题，好像我在Pad—Designer更改的焊盘，重新保存，我在放入PCB edit还是原来那个焊盘，没有变化，但是我在Pad—Designer中另存这个焊盘为另外一个名字，然后再在PCB edit中放入中新的焊盘，就是改过了的。
这样要怎样才可以更新啊，急！

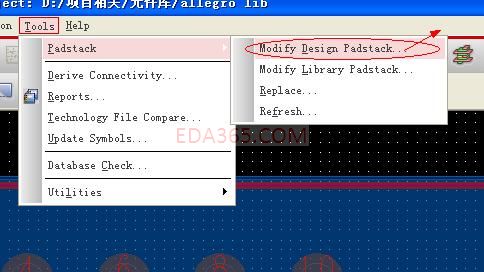

解决了，不可以直接使用Pad—Designer更改焊盘，是在PCB EDIT 下 Tools>>adstack>>Modify Design Padstack
在options中选择要更新的焊盘，在edit
就可以打开Pad—Designer，再在Pad—Designer中更改你要更改的焊盘，修改完毕后，再file>>update Design就可以了
这样就可以把焊盘更新过来了
Tools-->Padstack-->Replace
