关于SMD焊盘与同一个SHAPE的连接方式,即有花形的,也有完全连接的.不会做的进来看看

录入：edatop.com 点击：

有的网友可能只知道相同类形的焊盘可以做成一种与SHAPE的连接方式.如果要在同一类形焊盘与一个SHAPE有两种连怎么做了.在这里我教大家一种方法,
就是对要做不同连接方式的焊盘添加SHAPE连接方式属性。

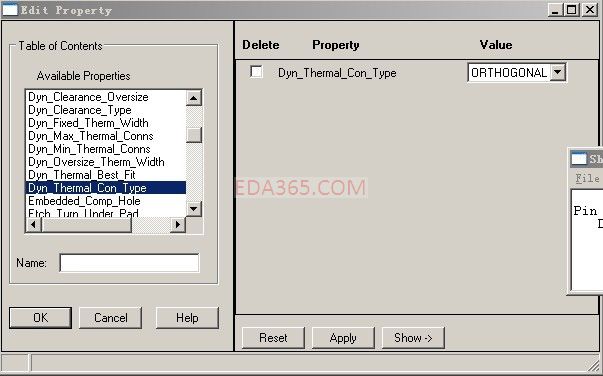

如图

非常感谢～正好遇到这个问题不知怎么解决
