help：差分对中并联器件的处理
录入：edatop.com 点击：

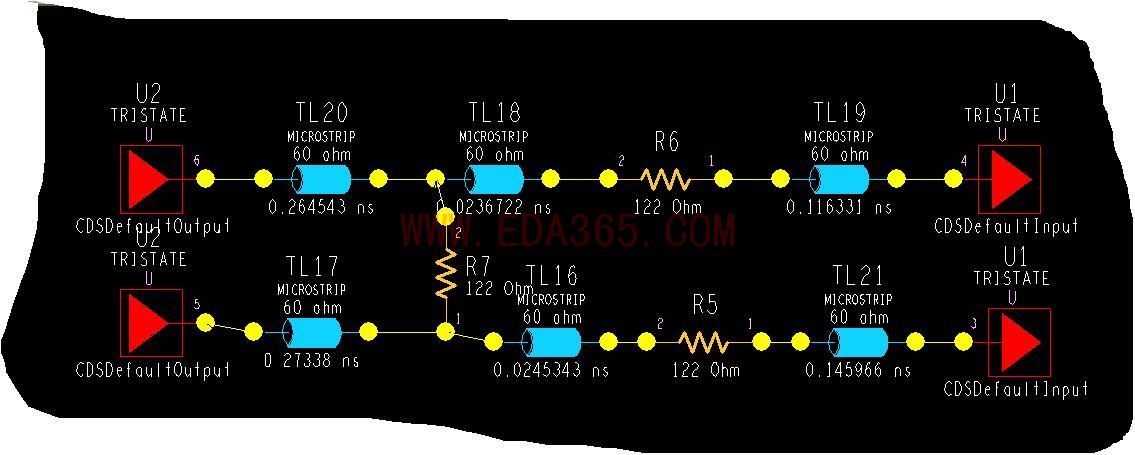

图中R7为差分对的并联电阻，提取拓扑时，怎样处理掉啊?对R7做哪些操作，才能将R7去除掉?
高手帮帮忙了！
可以试试点击Edit->properties 注意在Find窗口里面只选择Comps，然后选中R7器件，将SIGNAL_MODEL= 删除掉，这样R7不会被提取
其实可以把R7阻值设置得大一点
比如10M就OK了
没有必要删掉
楼上的能否解释的清楚点,为什么设大一点就行了呢?
先谢谢两位的回答，，二楼的没有模型就不能提取拓扑。 三楼的是说仿真时可以加大电阻值。
我是想建立差分对，然后设定规则。 希望高手继续解答！
那个并联电阻一般是用来做端接的吧?
LZ仿的是LVDS?
电路中有四队差分对（上图是其中一对），差分对之间相对走线长度不超过100mil，所以想提取拓扑结构，设立约束。 由于每对差分对之间有个电阻，所以无法单独提取拓扑！不知如何是好啊
