大家有没有碰到pcb编辑界面和规则管理器不同步的情况？
录入：edatop.com 点击：
如题：在调等长的时候，在pcb界面下已经显示为绿色等长了；但在规则管理器中仍然为红色。或者将规则管理器中调为绿色，在pcb界面下就变成红色了。
在规则管理器中重新分析也不起作用。关掉规则管理器重新打开也是这样。甚至关掉allegro重新打开pcb板也这样。
不过以上只出现在有串阻的网络中，网络中没有串阻的就无此情况。
检查了串阻的模型也是没有发现问题，与其他正常的pcb中串阻的模型是一样的。
大家知道这是怎么回事呢?
这个打开如否不影响这pcb的同步问题，在规则管理器中更改了显示的绝对长度。
在pcb界面下显示等长

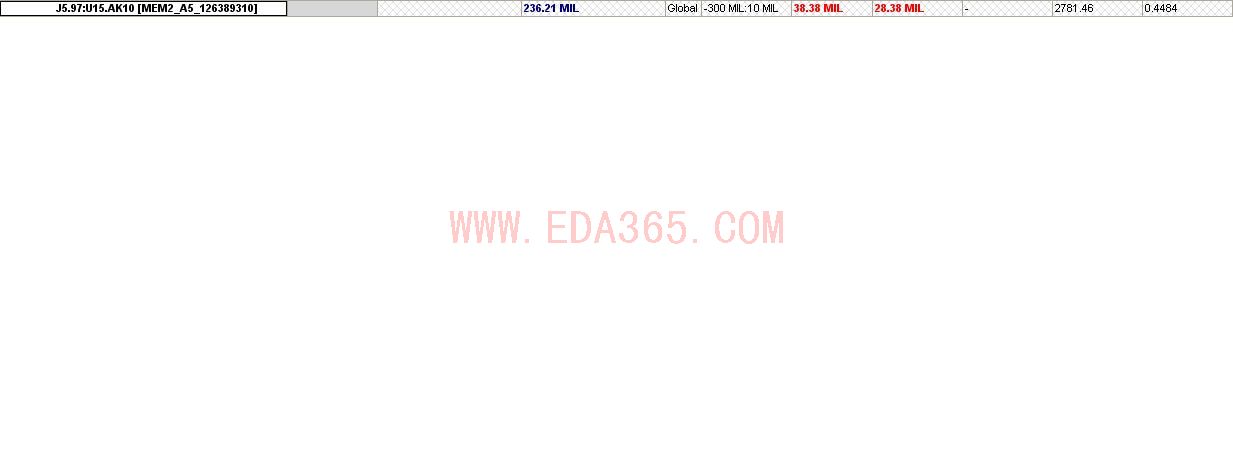

在cm中显示为不等长
分析模式
在规则管理器中重新分析也不起作用。关掉规则管理器重新打开也是这样。甚至关掉allegro重新打开pcb板也这样。
不过以上只出现在有串阻的网络中，网络中没有串阻的就无此情况。
检查了串阻的模型也是没有发现问题，与其他正常的pcb中串阻的模型是一样的。
大家知道这是怎么回事呢?
檢查一下您設置層厚度，規則管理器當中有把這個加進去，用Show Measure不會加進去

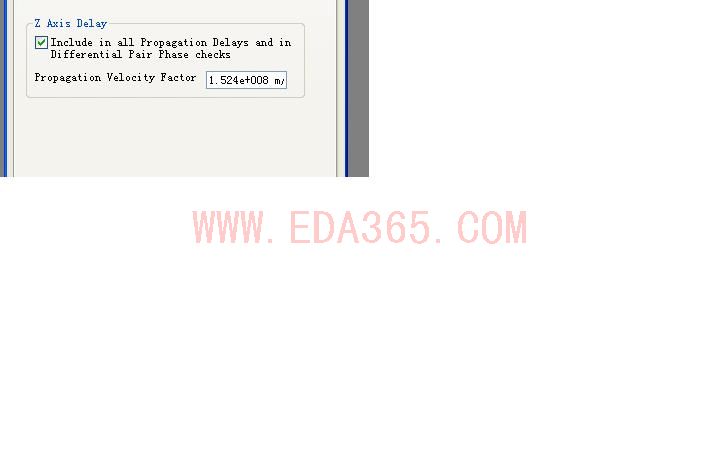

你的意思是在pcb界面下就默认计算了层叠厚度吗?可是，在规则管理器中打开了z轴延时，他应该也计算啊。
这个打开如否不影响这pcb的同步问题，在规则管理器中更改了显示的绝对长度。
1，版本问题，打下补丁
2，有T点，仔细检查下。
一般这两种情况较多
你把CM中的分析结果传上来看一下
Match Group栏和电气约束集页面分别贴上来
选择一个网络
在pcb界面下显示等长
在cm中显示为不等长
分析模式
