关于走线方式的讨论？
录入：edatop.com 点击：

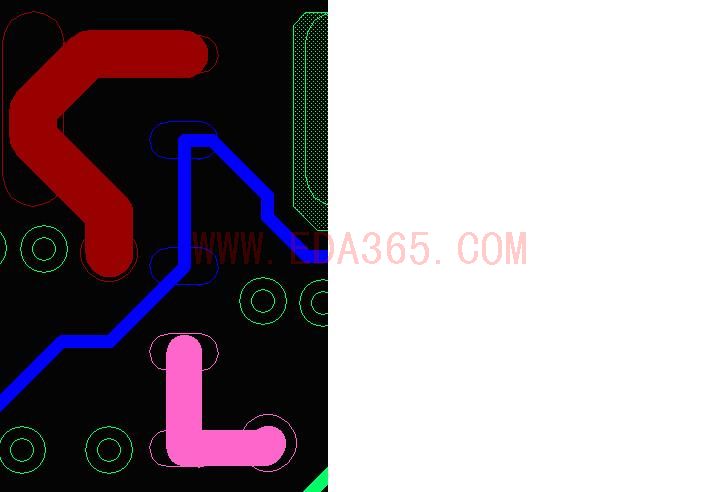

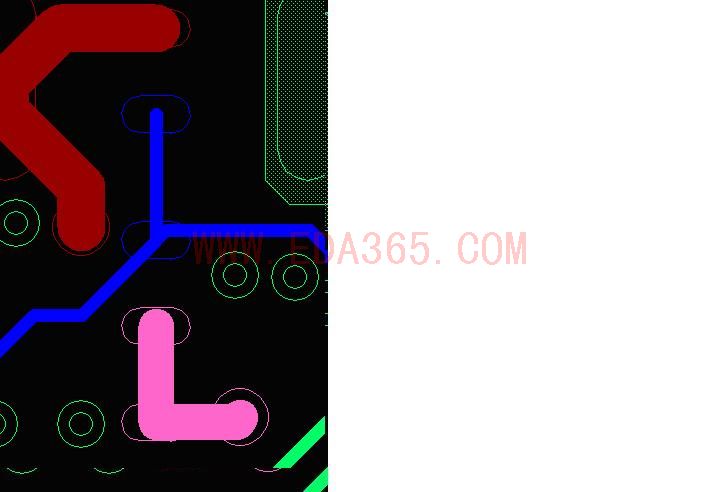

这是一根pcie的CLK线，如图所示哪个走法更正确?请说明原因
注：棕色的是GND，粉色的是VCC
我也不知道 坐等高人解答
当然是第一种
在没有特别要求的情况下，一般都选择第一种方法，因为第二种方法会使上面那个pin点变成分支，导致该信号点在网络中起到的作用变得很小。个人理解~！
很小究竟有多小?
如果不是非常高的速率,应该是二种都可以,都不会对系统造成失效性的影响,与其考虑这二个点怎么连,不如关注一下周边的那些东东会不会对clk有影响?边上的铜皮是电源么?
单单说二个点怎么连的方式更好,最好就是查芯片资料,看看这二个pin的工作关系.再作定论.
选择第一种,第2种容易阻抗不匹配,得特别设计
个人认为第二种最好，对于阻抗还要说明驱动源与接收端，如果中间为源端，那此连接可视为星形阻抗平衡，
很明显是第一种,第二种有两个问题:一是反射问题,二是有可能引起磁效应,也就是天线效应
