菜鸟求教：ORCAD里，不同VCC电压的疑问
录入：edatop.com 点击：
在capture做原理图时，VCC是默认不显示的，但是有些器件的工作电压时不同的，比如，MCU有些是3.3V,而那些器件很多事12V工作的，他们的代号不都是VCC吗?怎么去区分开来呢?
VCC33 VCC12V 类似这样的区分
但是做封装的时候，那个电源脚是不显示出来呀
我怎么去连呢?
我也遇到这问题，而且VCC都是一个脚，负脚怎么接啊?
刚才看了一下教程，然后想到怎么处理了，就是把那个隐藏的电源脚给显示出来，再个它连线就可以了。
请问是怎么操作的把隐藏的管脚显示出来呢?搞了好久都不行了。

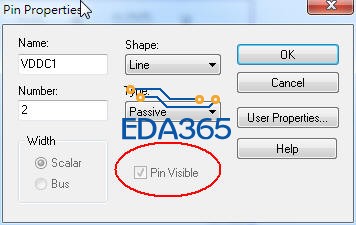

設定為紅色部分,就可以顯示了
