有关orCAD使用的几个疑问？

1.线和零件的连接之间的"红点"怎么消除?
2.我在别的原理图中提取零件时,有这样的出错提示?"WARNING [CAP0045] Warning:A pin with name  "NC" is duplicated on the part"   .我提取的是一个Flash芯片,上面有很多NC脚未定义.每次提取的Flash芯片图中的NC脚都自动消失了,请问怎么办?
3. 在零件旁添加的字体大小怎么修改?
小弟刚刚接触orCAD,旁边又没大牛,只能上网求助,请帮忙.
[ 本帖最后由 lxdiyi 于 2008-7-8 12:38 编辑 ]

1.线和零件的连接之间的"红点"怎么消除?===>再次打一个J点就消失了
% l  c; M% ?* a2.我在别的原理图中提取零件时,有这样的出错提示?"WARNING [CAP0045] Warning:A pin with name  "NC" is duplicated onthe part"   .我提取的是一个Flash芯片,上面有很多NC脚未定义.每次提取的Flash芯片图中的NC脚都自动消失了,请问怎么办?===>NC类的引脚最好使用NC1\NC2\NC3.....，防止重复，你可以自己加上去( Q0 `4 I  ^6 T6 {" l3 j4 ~# r
3. 在零件旁添加的字体大小怎么修改?===>指的是属性还是text?: v$ `+ x9 O5 B( V1 {( S+ F8 r; c  X

帮忙看一下,刚入门,懂得太少......

第一个图 选到这个小点，直接DEL

这个红点是junction，就是你的线已经伸到元件里面去了，所以才会看见这样的结果，网络要是没有问题的话就可以不用理他。最好是将元件Ctrl＋X，然后移走连线，再Ctrl+V将元件归位，然后重新连线。
这个可以用快捷键J 直接再点击一下就可以直接去掉了，但是管脚与线就不再是连接的！
关于第二个红圈，那是电源的符号（还有其它的形状的），快捷键F或G都可以调出，它是一个网络，跟GND网络是一个级别的！

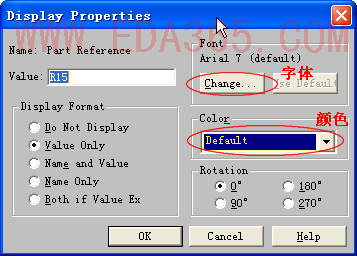

3.修改字体

非常感谢热心人.....
但为什么有的线路上有,有的线路上就没有呢?
[ 本帖最后由 lxdiyi 于 2008-7-11 15:56 编辑 ]

画图不规范造成的

您的意思说:有点是正常的,没点是因为不规范?
有影响吗?

有"点"是不规范的。

大哥，你的线都没有对齐到网格上啊，所以就会出现这样的问题，你试试先将她们对齐到网格上看看！

每条线都要一点一点对齐,很麻烦啊.
有没有比较有效,快捷的设置方式.
