Altium Designer 绑定SPICE模型出现 Net names not available in library editor

录入：edatop.com 点击：

在制作Altium Designer的元件库时遇到一个问题，当我为一个运算放大器OPA827绑定引脚时，5脚V+总是在已经绑定好后自动会解除绑定。详细请看下图：

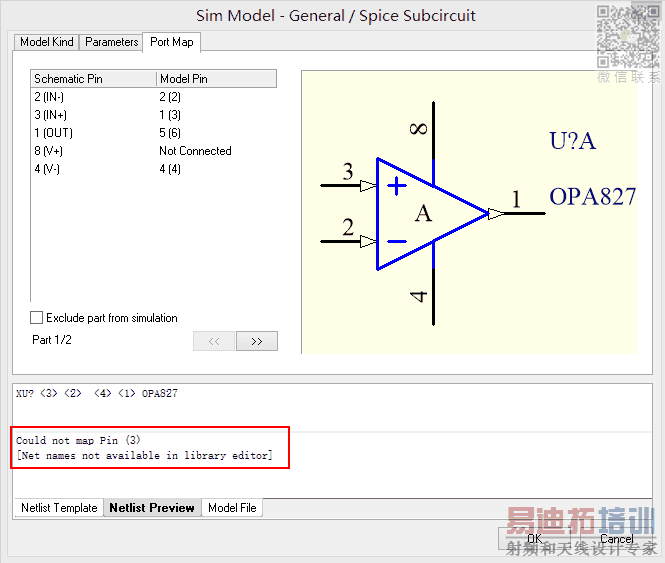

图1：为OPA827添加SPICE宏模型

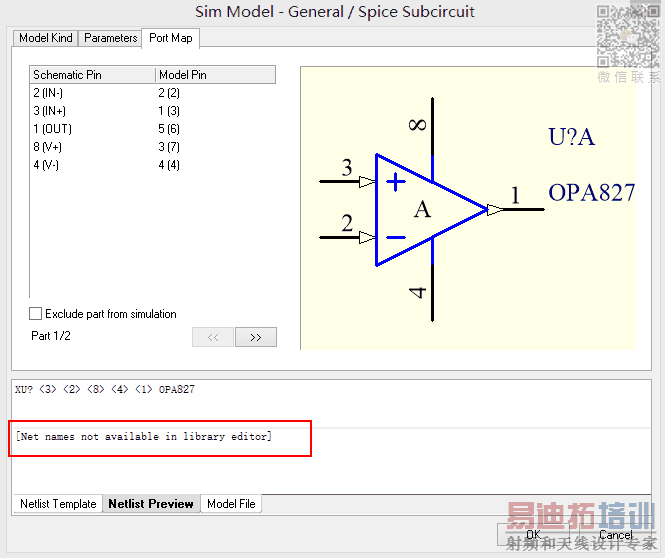

图2：绑定好5（V+）引脚，把原理图的5脚绑定到仿真模型的7脚，但下面红框处显示“Net names not available in library editor”，接着点确定完成绑定。

图3：问题来了，刚刚绑定好的，再云查看，还是“Not Connected”，下面接着显示“Net names not available in library editor”。

特此向大家求救解决这个问题的方法：

最好先打开下载的仿真模型查看相应的引脚是否存在

存在，这个芯片是一个高速运放，5个脚。很容易看出来有没有少脚。
后来找到出现这个问题的原因了，我创建新元件时复制了已有的原理图元件，然后再修改的。如果这样做，从ad9到最新版本都会出现这个问题。
