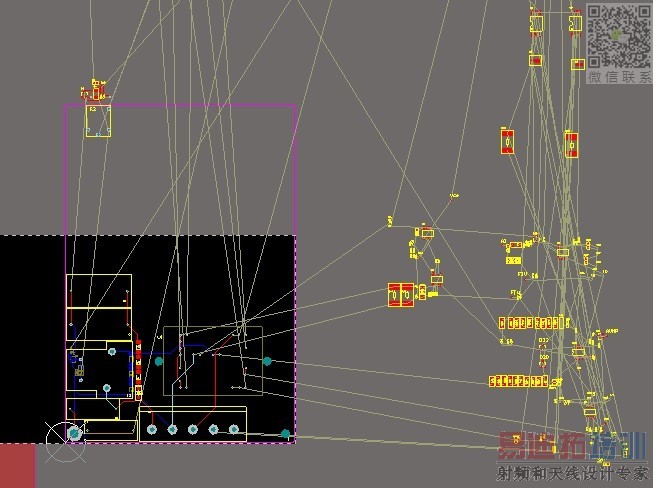

AD16如何用KEEPOUT定义PCB
录入：edatop.com 点击：
AD16如何用KEEPOUT定义PCB,
单层模式切换到keepout层，全选四条边，菜单Design->Board Shape->Define from selected objects
定义PCB是什么意思?你是想设置板子的形状吗?楼上的方法就可以了。
如果是定义PCB外形，请用机械层。
谢谢指导。
keepout定义是偷懒的方法，虽然也可以，但是不规范，建议用向导生成pcb，尺寸定义的时候机械层和keepout都有，还可以定义机械层和keepout的距离，还会自动添加尺寸标注等等
选中外形线条连接成的封闭图形，不要有文本类型，快捷键 DSD。机械层做板框更符合规范，和keep层直接重合就好了。
单位定点的PCB制作厂家似乎只认KO线，有一次为了覆铜到边缘暂时删除了KO线，发给厂家制作的时候忘记添加了，结果厂家收到邮件打电话过来说他们的软件找不到PCB边缘
这种厂家就不要再合作了
