新人用pcb board wizard新建pcb图的问题
录入：edatop.com 点击：

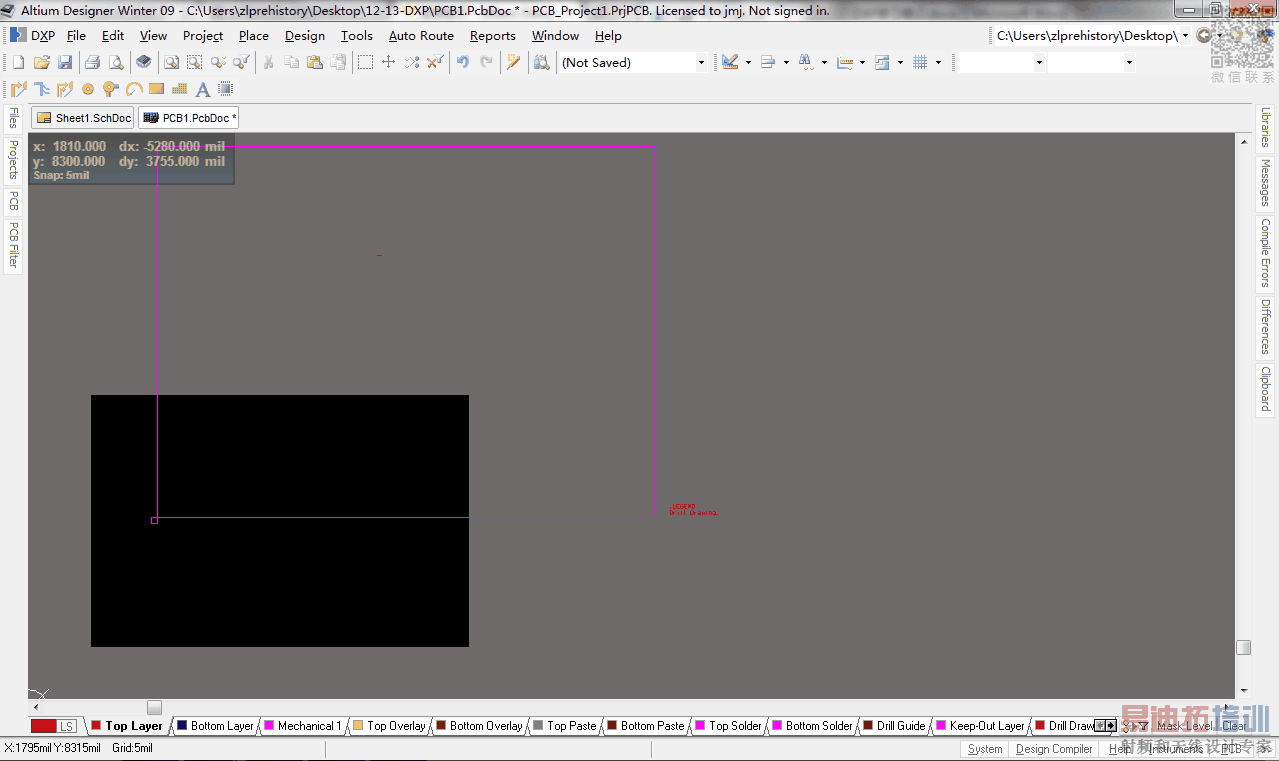

如图所示，新建完，紫色的框框和黑色区域完全不重合，有大虾知道怎么回事么?貌似别人也不会发生这种情况啊~~
design/Board Sharp/Redifine board sharp 执行后，沿着紫色边框走一个完整的，闭合的区域，
或者 先把紫色的线条选择，执行design/board sharp/define from selected objects
