求助pcb问题

录入：edatop.com 点击：

有两个问题求助大家：

1。PCB中螺丝孔怎么画

2。我自己做了一个PCB封装。为什么画图的时候，元件库中也显示出了我这个封装，但是就是拖不出来。

但如果直接从画好的原理图转换成pcb就能导出这个封装。

谢谢大家指导一下

1.你在画锣丝孔时用焊盘就行,不过要将焊盘的内空设置成你要的直径,和外径设置尺寸相同.

2.你在做PCB封装时没有执行Tools/Componet Propertis... 把对话框中的Name栏中的默认名改成封装名.

先谢谢一下

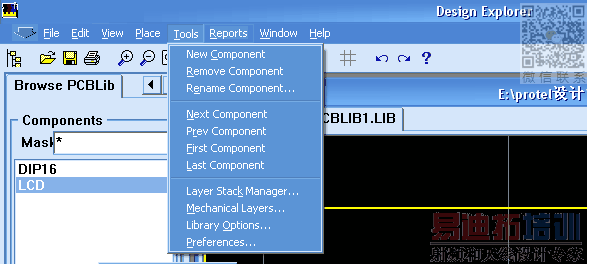

好象没有Tools/Componet Propertis...

你用的是那个版本?我一为你用的是DXP呢,不一样的.
