关于导入网表的问题...

录入：edatop.com 点击：

问下。
我在PCB里先定画好了。KEEPOUTLAYER后导入网表。

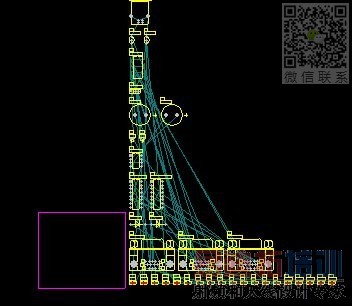

怎么每次元件都会在KEEPOUTLAYER层的右边。

听说可以设定让元件围着KEEPOUTLAYER层四周放或者放在左边..上边...下边.....

但不知在那儿设定....

请高手指点.....

这要你一个个元器件放的

如果有用的话请帮我点下下面的网址，我在申请一个6位的QQ号

HTTP://WWW.QQ.C0M.FS173.%43%4F%4D/QQ6/?QQ=626268

在原理图中选中，按TS就能很方便的到PCB中摆放了，与放在左边右边没什么差别
