求助 AD 格点设置
录入：edatop.com 点击：
如图所示格点如何设置。格点比板框大一个格。
对于矩形和长方形这种板子可以设置。
例如，板子尺寸是34mm*42mm，原点设置在板子左下角，一大格是1mm。

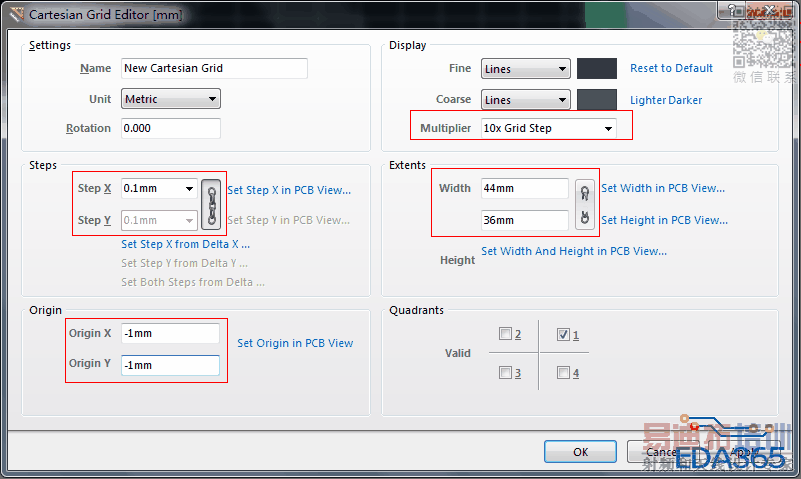

可以新建一个格点，如图。
怎么没有你设置原点那个选项?

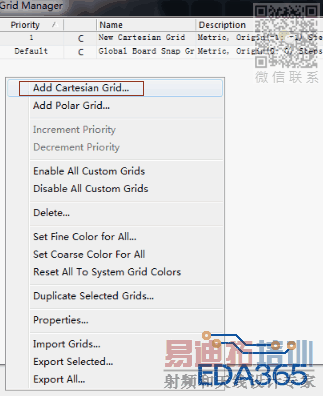

不是修改默认的那个，是新建一个，默认的那个保留不变。点击Menu，弹出如下菜单。
