在Altium designer6中，原理图导入PCB后，有部分元器件的部分引脚变绿
录入：edatop.com 点击：
各位高手，帮个忙，看我这个问题怎么解决：
在Altium designer6中，原理图导入PCB后，有部分元器件的部分引脚变绿，请注意，是部分元件的部分引脚变绿。（有一块器件的引脚全变绿，另外有两块元件部分引脚变绿。
请各位分析下，这种问题对布线有影响吗，该怎么解决，不胜感激！
在Altium designer6中，原理图导入PCB后，有部分元器件的部分引脚变绿，请注意，是部分元件的部分引脚变绿。（有一块器件的引脚全变绿，另外有两块元件部分引脚变绿。
请各位分析下，这种问题对布线有影响吗，该怎么解决，不胜感激！
上面是问题的情形的截图，请大家帮忙！

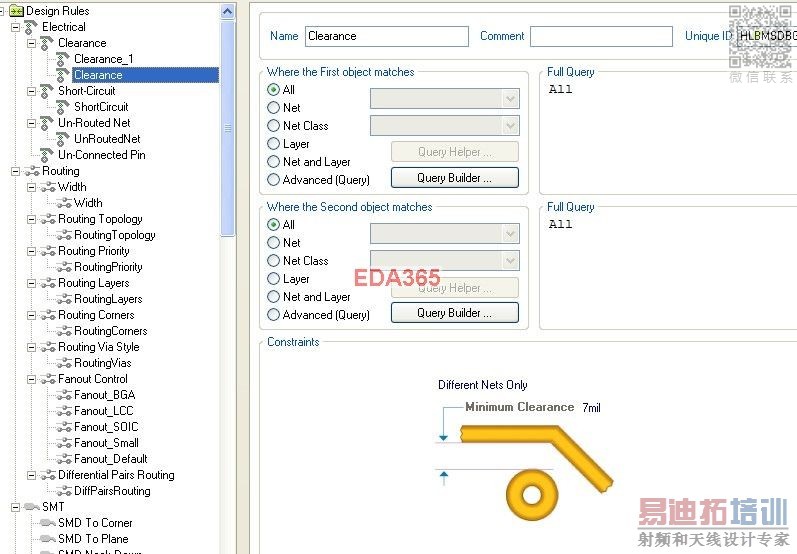

DRC报警，设置最小间距可以解决！快捷键D + R 设置Clearance中的选项。
查看一下规则是否正确
在PCB编辑下面D+R
第二张图里面的规则基本上可以关掉，你自己看一下就行了。
规则设置的原因
规则
MinimumSolderMaskSliver;SilkscreenOverComponentPads;SilkToSilkClearance 距离设置为0 就可以了
进来学习学习
sutee 7907的这位大侠 我想问问 我怎么在规则里看不到你所说的那些规则，比如就看不到“silk to silk clearance”? 急用 拜托大侠啦
这个事Clearance中的间距设置的过大！我遇到过这种问题！呵呵改小即可
将这里的距离设置就可以了
