立帖AD10，PCB走线时的热点捕捉问题

用altium designer 10画PCB，从一个焊盘向别处引线，但是引线总会以焊盘的中心热点为起点，我把热点捕捉的勾全去掉了，鼠标移动到焊盘中心的确不会捕捉中心点，但是无论从焊盘的任意一点向外引线，起点仍然是焊盘中心，见鬼了。
简直是蛋疼欲碎啊！
求大神解惑！

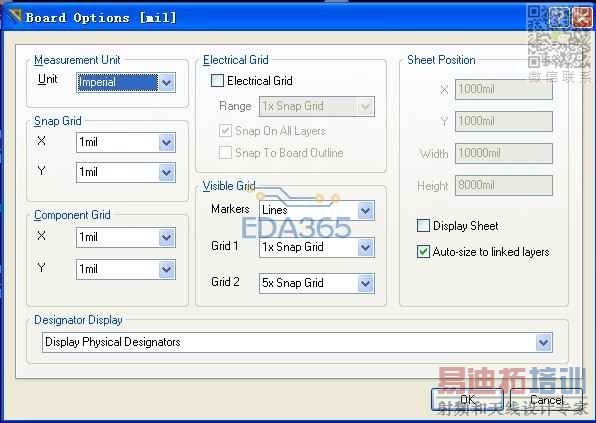

设置成这样试试看....

目测无效，因为我的设置是，步进0.001mm，栅格100x，而且我把所有勾都去掉了的。
你这个不是AD10吧?
有用过AD10遇到同样问题的朋友吗?

走线的状态下 可以按SHIFT+E   进行抓去格点或不抓取的切换  希望对你有用，你说的这种情况可能是你没切换过来

说了不是抓点的问题，我把抓点的选项全关掉了，鼠标放到元件上任意位置都不会抓点，但是画线的时候先的起点任然是焊盘中心。
坛子里没有人用过AD10?

不知道你这样做干啥  走完线之后  Ek截断一节再拖拉过去不就行了

是这样的，有时候用到异形的焊盘或者长条状的焊盘，我只需从其一端拉线出来即可，但是无论我在焊盘的哪个位置点击引线，线的起点都是该焊盘的中心点，这导致我要多拐1个或多个弯，遇到元件较多的时候效率就很低了。

因为你使用的是P-T（交互式布线）该布线模式始终捕捉焊盘线路或者过孔的中心点，想要走线的时候不从焊盘中心引线，你用P-L普通布线就可以随便从哪里引线了。

才看到你的回复，AD10都让我删了。
感谢，我再去试试

可以了！感谢！
还有个问题，以前用AD6.9的时候，设定好布线的conner的半径后，在布线时按“，”键就会使布线拐角的半径保持为设定的值，但是AD10不行，我在rule里面设置好Routing Conners的半径后，布线时的拐角依然不是我设置的半径，求解。

自己鼓捣好了

P-L方式引线没有包含网络啊
