AD里面铺铜有些区域会有长线头的问题，请问如何避免或者单个删除？（不是死铜）
录入：edatop.com 点击：

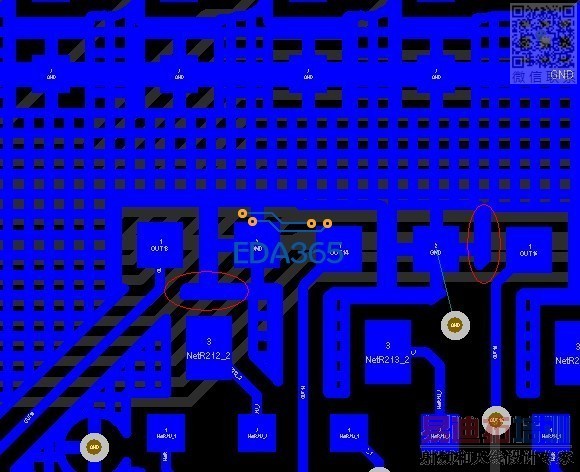

如下图片中类似的情况，如果太长就会变成天线了，请各位看看有没有什么好方法可以去除的?
这个只能靠后面慢慢修啦，一般像你圈中的这个是可以忽略的，而圈下面那三个长条才是天线，要修掉
路过 一般懒的去修
DRC可以检查出来的呀
不影响使用和功能，无所谓的。或者是改变直角方式为圆形的。
cutout region
走线注意下就行了 中心到中心
有几种方法..
1.可以用polygon cutout 不过如果地方太多的画会有的麻烦
2.该大铺铜间距.
解锁后删除即可
最好的方法是铺铜大部分焊盘都不要使用花孔，都直接连接，而过孔100% 直接连接。
什么情况下需要铺铜花孔连接呢?
需要手工焊接拆焊的插座插针类元件，比较热风枪焊接下来，所以，花孔连接也叫热孔。
有人问了， 某些SMD 元件我要花孔连接铺铜怎么办? 很简单，分类规则就好了。元件类。
