过孔盖油和过孔开窗的区别

录入：edatop.com 点击：

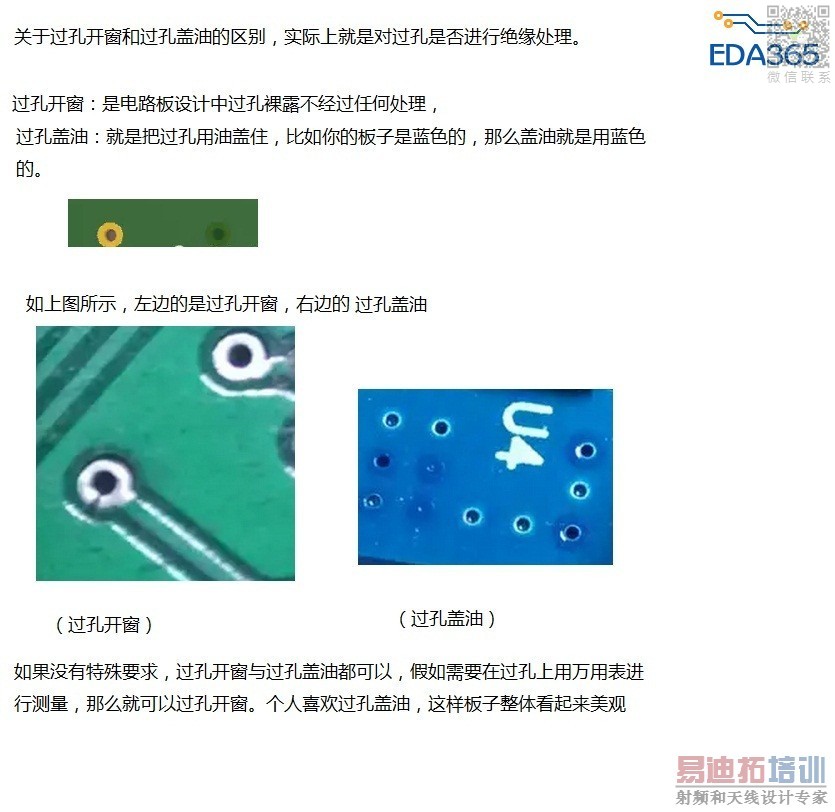

过孔盖油和过孔开窗的区别

我目前为止，画板还从来没有via开过窗，要是pcb密集的话，还容易造成短路，真没啥好处

看板子的线密度，如果是线比较密，安全间距比较少，最好就是盖绿油；如果线距没有问题，波峰焊的时候会把孔堵住反而增强了你的过孔可靠性，是有利的，同时增大载流能力。

我工作中遇到过过孔开窗的要求而且过孔必须大于35-40MIL 刚开始不了解后来一想大概是硬件担心PCB原理设计出过打算用过孔当测试孔或者是飞线焊盘用吧

走线想开窗在AD14.3里如何设置

可在sodermask层画与走线相同的线即可

谢谢！还有一个问题，如何实际渐变的线宽，例如开始线宽是10mil 最后线宽是20mil

可以画region吧

我想知道，对于板厂，他们更希望你选哪个工艺?
