负片 花焊盘显示问题
录入：edatop.com 点击：

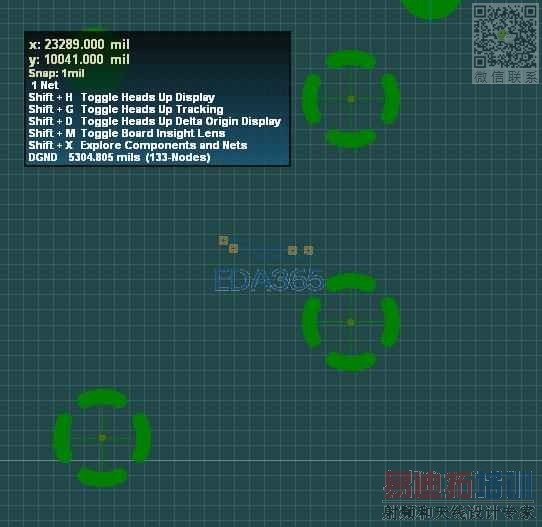

请问各位大侠：在AD中，如何使负片的花焊盘如图1显示成图2那样的?是在哪里设置还是要自己制作?

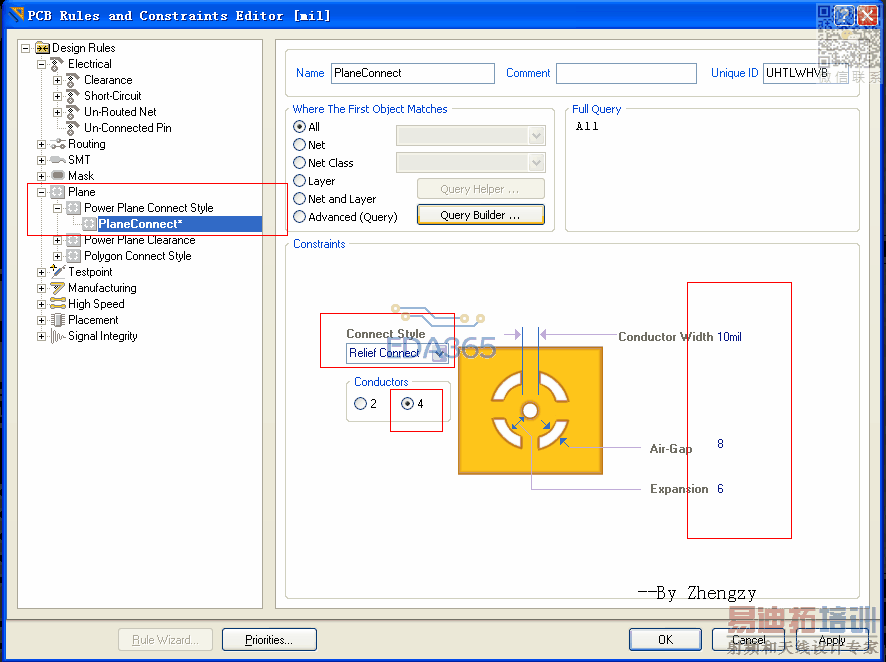

可参照以下设置
谢谢！
你好，请教你一个问题，在内电层中，通孔焊盘与内电层不连接的时候周围应该是一圈黑色，但是我电脑显示的确是一圈与内电层一样的颜色，把我的文件放大别人电脑上，显示又恢复正常了，怎么解决啊
在ctrl+d对话框的最后一个选项卡。有两个选项可以切换两种显示模式
正解
哪个选项用来切换啊
这些个距离是不是得自己设置，得套在焊盘的外面吧
