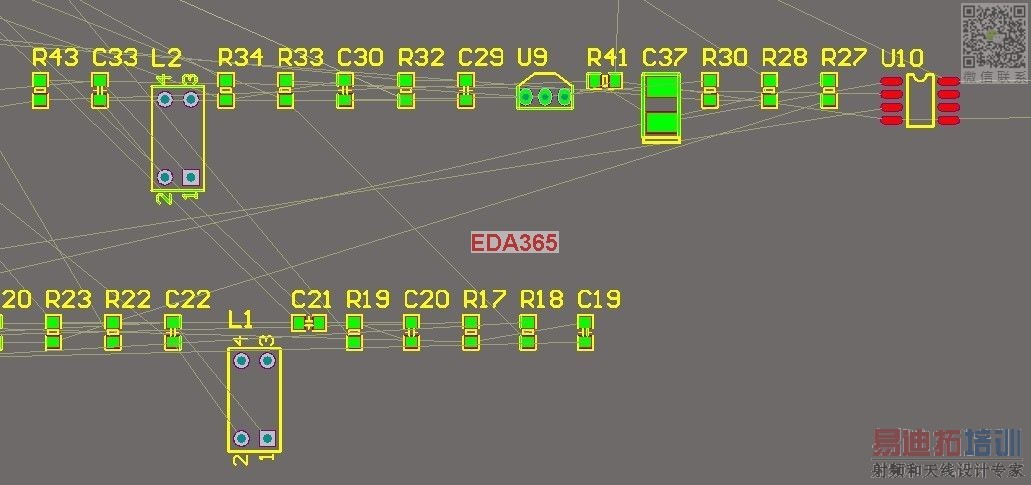

求教altium问题 资深工程师进来帮忙

你把一起产生的ROOM(网状一样)删除就行了

也有可能是你的焊盘与丝印线太近了，违反了规则。

在绿的地方右键，violation

这是因为你导入PCB之后没有设置约束规则，因此一开始是系统默认的规则，基本第一次导入的时候会有很多地方违反默认规则的，这个时候可以先在布局完成后再打开drc检查，布局前先可以关闭这项功能。还有，当出现drc检查错误的时候，可以将鼠标移动到那个报错的绿色地方悬停一下，会弹出一个小窗口，你自己看，这个窗口会显示违反了什么规则，这个时候进入相应的规则里面去设置就可以了，我觉得AD这个软件虽然比较低端，但是新手很是很容易学的。

焊盘与丝印线太近，焊盘尽量不用multilayer，用bot同或者 是top

DRC规则采用默认的，刚导入时会有很多冲突，改一下就OK了

应该是规则检查出了问题

在rules中设置丝印线与焊盘的安全距离~~不影响实际布局焊接的,可以忽略这种错误~~
