如何用datasheet画封装
我想用protel99给这个单片机画个封装

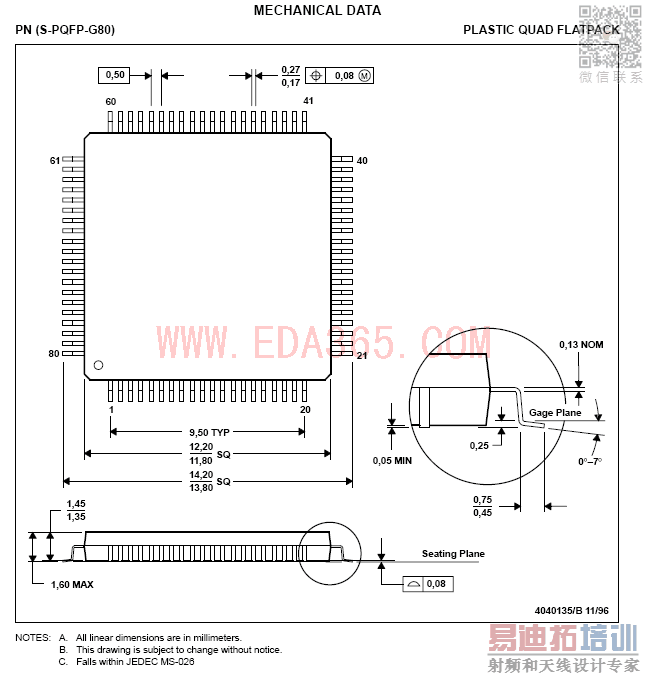

但是我不知道怎么利用datasheet填参数
1应该选什么封装
2单位是什么
3为何会有两个值（一上一下）分别代表什么

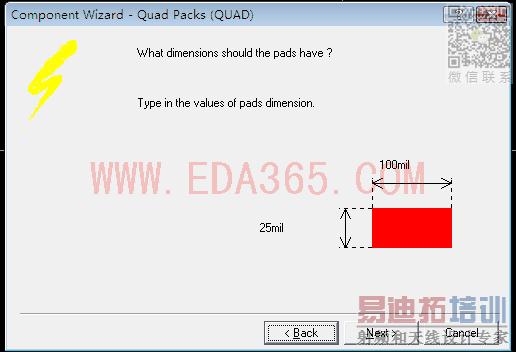

第二张图是要填什么参数，是管脚的长宽还是高度?
怎么从datasheet上看出该填多少?
谢谢大家了

好比看图说话一样

细心看看自己就明白了

你要看下注释部分，看是最大值、最小值；还是英寸、毫米
第二张图长度你需要用尺寸减下14.20-12.20
另外，这是标准封装，库里自带的，搜索一下很容易找到的
