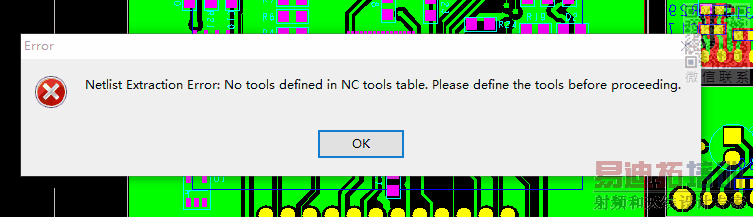

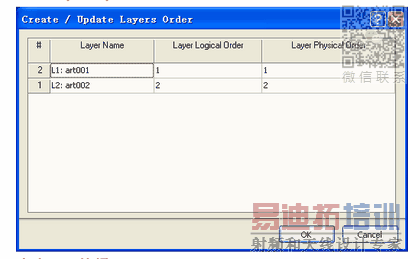

现在我手里有个Gerb文件，我想要通过Gerb文件反向生成PCB，然后按照网络上的方法到最后一步总是失败，就是在第二幅贴图后面按OK直接跳出来出错，这样我没法生成PCB ，我想测量板子的定位孔尺寸和相对距离都没法测。所以我想问下大家有没有遇到过类似情况能够直接解决或者间接解决的。谢谢大家

你没有钻孔层

没有钻孔文件，意味着顶底层不相连，焊盘过孔钻孔确失。所以失败。

如果只是想测量几个距离，那么CAM里也可以测量，不需要转成PCB。
等你导入钻孔信息，就可以量了，AD自带的CAM就提供了测量方法。
