PostFeko面电流的一些疑问

录入：edatop.com 点击：

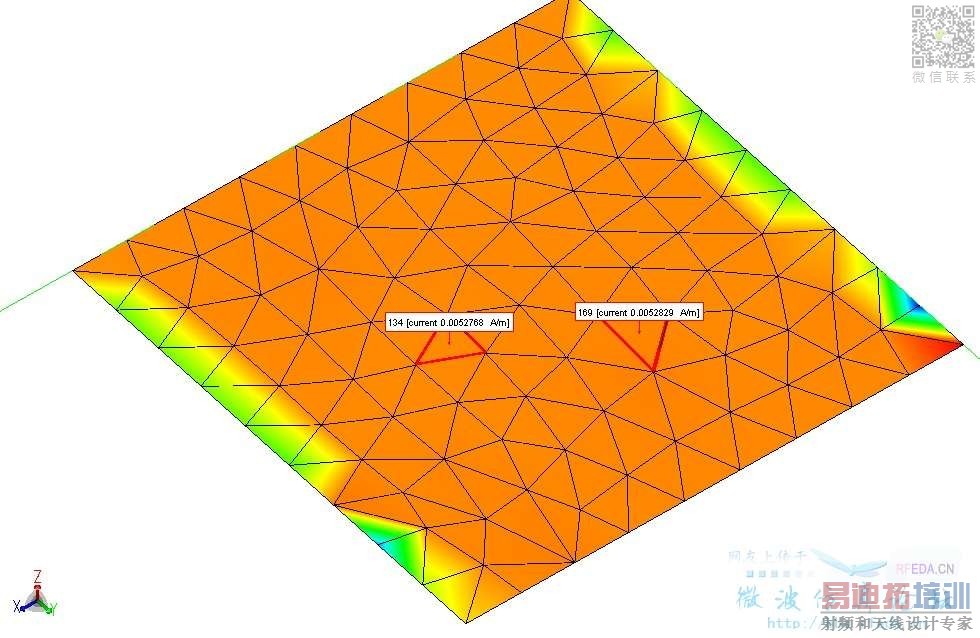

图1是一块平板被入射波45度角入射生成的表面电流，表面电流的生成是用feko中的po算法算的。根据PO的公式，如图2所示，各个网格处的表面电流应该是一样的，但是在图1中各个网格的电流密度却不同。其中网格134的电流密度是0.0052768A/m,网格169的电流密度是0.0052829A/m,请问这种差别是怎么出来的。另外，图3是feko生成的.out文件，请问图3中的JX,JX,JZ以及Currents magnitude in the 3 corner points是什么意思呢。小弟被这几个问题困扰了许久，期待达人解答，谢谢了。

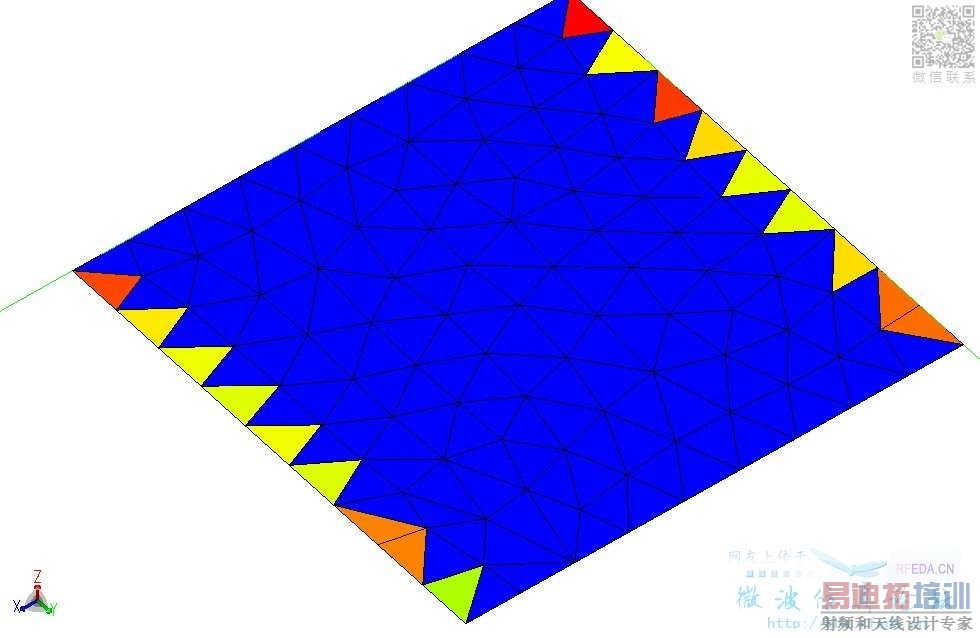

另外，在postfeko中还有一个Charges选项，图4是选择charges后的图像，请问这个Charges是什么意思，不能是“费用”的意思吧，呵呵。

大神们呢，在线等

Charges在这里是电荷的意思

这位朋友，能不能给解答一下前几个问题

关于数值差别的问题，应该是数值误差引起的，你可以把网格剖分的再密一些看看。

那JX和JY的相位差那么大怎么解释呢

JX、JY、JZ分别指的是电流的三个分量，他们之间的相位完全没有关系，为什么就不能差的这么大呢?
呵呵

受教了，这位朋友，你知不知道ＦＥＫＯ中这个表面电流是如何计算的呢，应该不是我帖子中的那个公式吧

多看看书，看全了，在来提问题

已经看了不少论文了，但是始终没有找到类似于FEKO这种计算表面电流的方法，你能提供吗

“请问图3中的JX,JX,JZ以及Currents magnitude in the 3 corner points是什么意思呢”
首先回答你这个问题，电流是个矢量，在直角坐标系中，分解成3个分量，每个方向可以写成幅值和相位的复数形式。

这个问题zhknpu大师已经回答了，兄弟你能回答第二个问题吗

回答你这个问题比较难。
Currents magnitude in the 3 corner points，我认为是可能用于：用颜色表示模型表面电流的强度时，为了三角面元颜色插值使用，使得模型表面电流看上去强度是渐变的、好看。
表面电流的真实含义也值得探究，给几个feko文献图片看看。
我的一种理解：每个表面电流对应于、并穿过两个相邻三角面元的公共边。
