HFSS 常见问题解答（三）

1. 我从机械CAD工具中导入的结构，能否进行参数化和优化？如何进行？

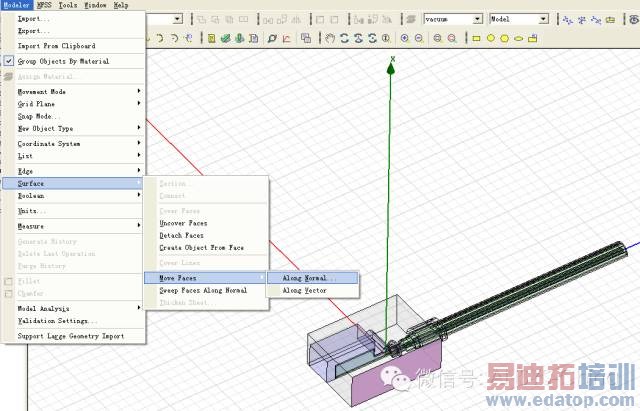

可以。在HFSS中，可以选择您要改变的结构的面，利用Move Surface 功能，然后，将移动的量作为变量进行优化。如：读入了一个圆柱体，要改变半径，可选择圆柱的侧面进行移动表面操作，要改变高度，可选择圆柱的上底或/和下底进行移动表面操作，如下图所示。

2. 如何确定我的波导能够传输的模式？怎样得到模式的截止频率？能否只仿真高阶模式？

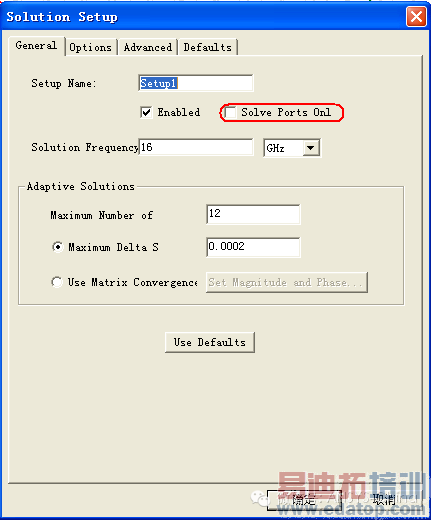

HFSS具有只求解端口的功能。在HFSS求解设置中，选定“Ports Only”进行设置。 如下图所示。要确定波导等传输线能够传输的模式，可以在端口定义时，将端口的模式数设置到充分多，然后利用“Ports Only” 功能，配合插值扫频算法进行求解，求解结束后，做出端口Zo或者Gamma的实部随频率变化的曲线，即可确定波导能够传输的模式及各个模式的截止频率。HFSS模式排列是按照截止频率由低到高排列的，因此，为了确保求解的正确性，必须从低阶模式开始求解，而不能只求解高阶模式。

3 微带/带状线传输线是否一定要用带厚度的三维模型？

不一定。通常情况下，带线的厚度非常小，这时，用带厚度的三维模型只会增加求解时间，而对求解结果基本没有影响。对于耦合线，厚度是一个可能必须考虑的因素，如果金属厚度小于耦合线间距的5倍，则推荐金属带线采用带厚度的三维模型，否则，采用零厚度模型。

4 我的威尔金森功分器中间有一个平衡电阻，如何在HFSS中仿真。

利用HFSS中的Lumped RLC边界条件，它指的是电阻、电容和电感的并联网络。对于威尔金森功分器的具体应用来说，其做法是：利用画图工具在电阻所在位置作一个矩形或多边形，将功分器的两个臂连起来，然后选中它，在边界条件中将其定义为 Lumped RLC边界条件，在对话框中定义电流方向，这里，电流的方向应当从一个臂指向另一个臂。如下图所示。
