3D手机天线制作革命性工艺-气流喷印技术，传统LDS替代方

　　【维文信PCB】Optomec Aerosol Jet? (气流喷印) 是一种新型制造工艺，通过使用纳米导电油墨来喷印10um至数毫米的精细电子线路，可以简化制作流程，实现更低成本、更环保的2D/3D 手机天线制作。

　　依据气体动力学原理，通过气动(或超声波)装罝将纳米导电油墨（1-1000Cp）雾化，生成3-5微米小滴(Droplets)，借助气体将其传输至喷印头；喷印头更配罝高压气墙，使喷嘴能在1 - 5mm高度下，配合dxf 导入文件直接驱动控制下，把雾化墨精确喷功在基材上，获得目标图案, 实现准确的打印2D或3D线路。

　　气流喷印优势在于油墨使用范围广，除了导电油墨，更包括电解质，聚合物和粘合剂等，并且可以在低温基板上沉积这些材料从而实现一系列的应用。

　　目前，此工艺已应用到移动设备天线中，如：LTE、NFC、GPS、Wifi、WLAN和BT等。Optomec Aerosol Jet 气流喷印工艺由数字化控制，使用导电性纳米银油墨喷印天线，整个过程可以精准控制材料沉降的位置、形状和厚度；无需电镀，无涂覆，免除在制程中使用污染环境的化工材料。机台配置可以由单个喷印头增至四个，提高生产效率，平均每周可生产3万个面积大小为300㎜?的天线。

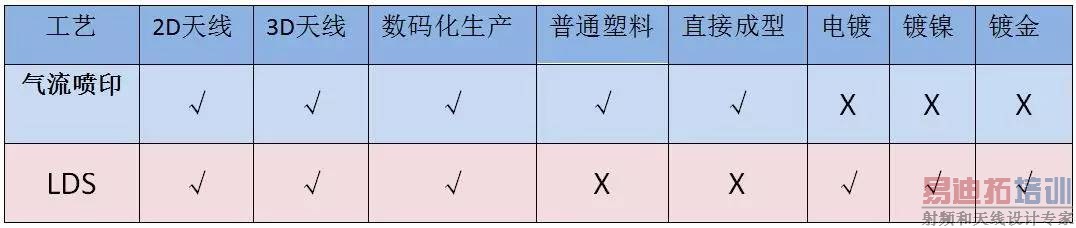

　　Aerosol Jet气流喷印与 LDS 的比较：

　　Aerosol Jet气流喷印优势：

　　环保化制作流程，无需电镀，简化废料处理；

　　成本比LDS工艺降低；

　　2D、 3D天线都可对应；

　　数字化生产；

　　直接成型，快速制作新设计样品…等

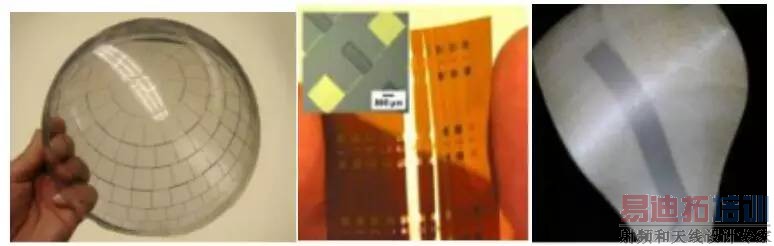

　　其他应用

　　高效太阳能电池；

　　高效燃料电池；

　　EMI屏蔽盒；

　　薄膜晶体管；

　　嵌入式电阻，天线，感应器，传感器等。

　　Optomec 公司30多年来一直专注于3D技术开发与应用，除了Aerosol Jet 气流喷印还拥有LENS 3D金属打印技术，推动3D打印整个行业的发展。
