金属后盖和金属边框手机天线设计

 一 、金属边框需要克服“静电屏蔽”

  初中，高中物理得知，金属会产生一种效应，叫做“静电屏蔽”什么是静电屏蔽呢？ 就是金属导体的外壳对它内部起到一种“保护”作用。使其内部不受外部电场的影响，该现象称作为静电屏蔽。所以这就是为什么金属边框手机信号不好的主要原因。但是， 静电屏蔽有一个前提，就是必须有一个封闭的回路，如果用其他的绝缘体把这个圈给阻断了，即使只要有一点缝隙，都可以形成一个天线信号的共振腔。

二 、利用金属做天线的接收器

  天线是以电磁波的形式存在和传播，理论上任何物体都可以作为电磁波传播和接收的介质。金属后盖和边框同样是我们可以利用来成为天线接收器的最佳材质之一，不过最重要的就是检频，因为有的信号是我们不需要的。

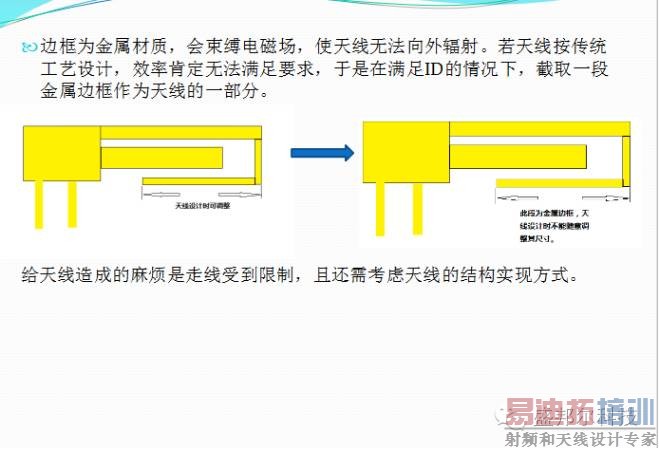

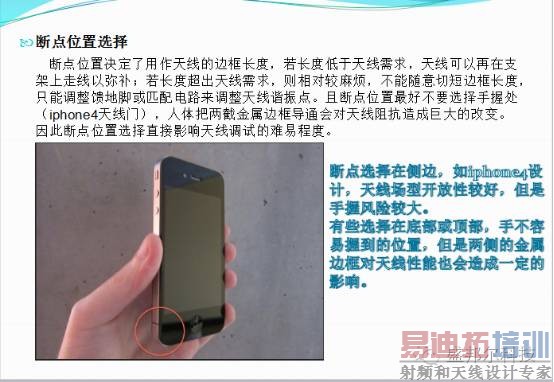

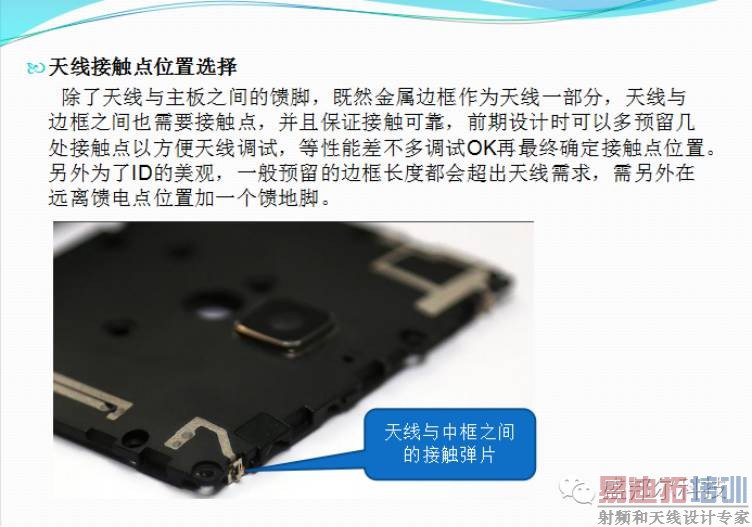

三 、 天线设计原理&设计指导

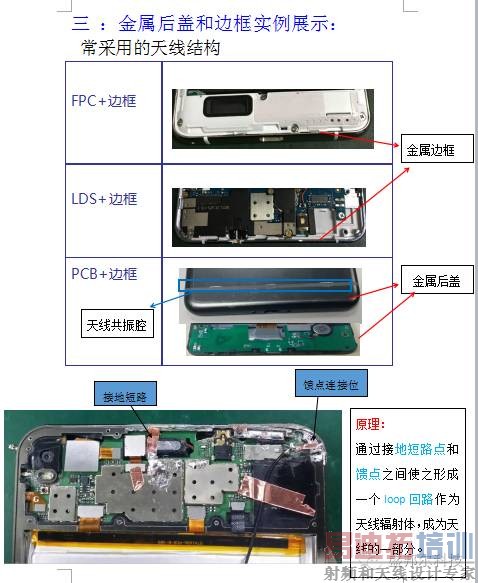

四 、金属后盖和边框实例展示：

 常采用的天线结构

五、优点和缺点

优点：1、 天线空间利用率高

2、 天线适应性强

3、 天线辐射场型较好

4、 直接利用金属壳生成天线环状，减少装配工序及不良机率

缺点：调试难度大，成本高。

六、 总结：

   近年来，手机走向了趋薄化，为了保证手机的强度、质感和美观，一些手机厂商在设计手机边缘时增加一层金属边框（盖），这种金属框（盖）的设计对天线性能有严重的影响，会减少阻抗带宽，从而使手机的天线性能降低，后期量产一致性问题，结构问题，等......,所以金属边框是一把双刃剑，关键的是看你怎样去权衡。
