hfss仿真归一化电场图的出现凹凸

录入：edatop.com 阅读：

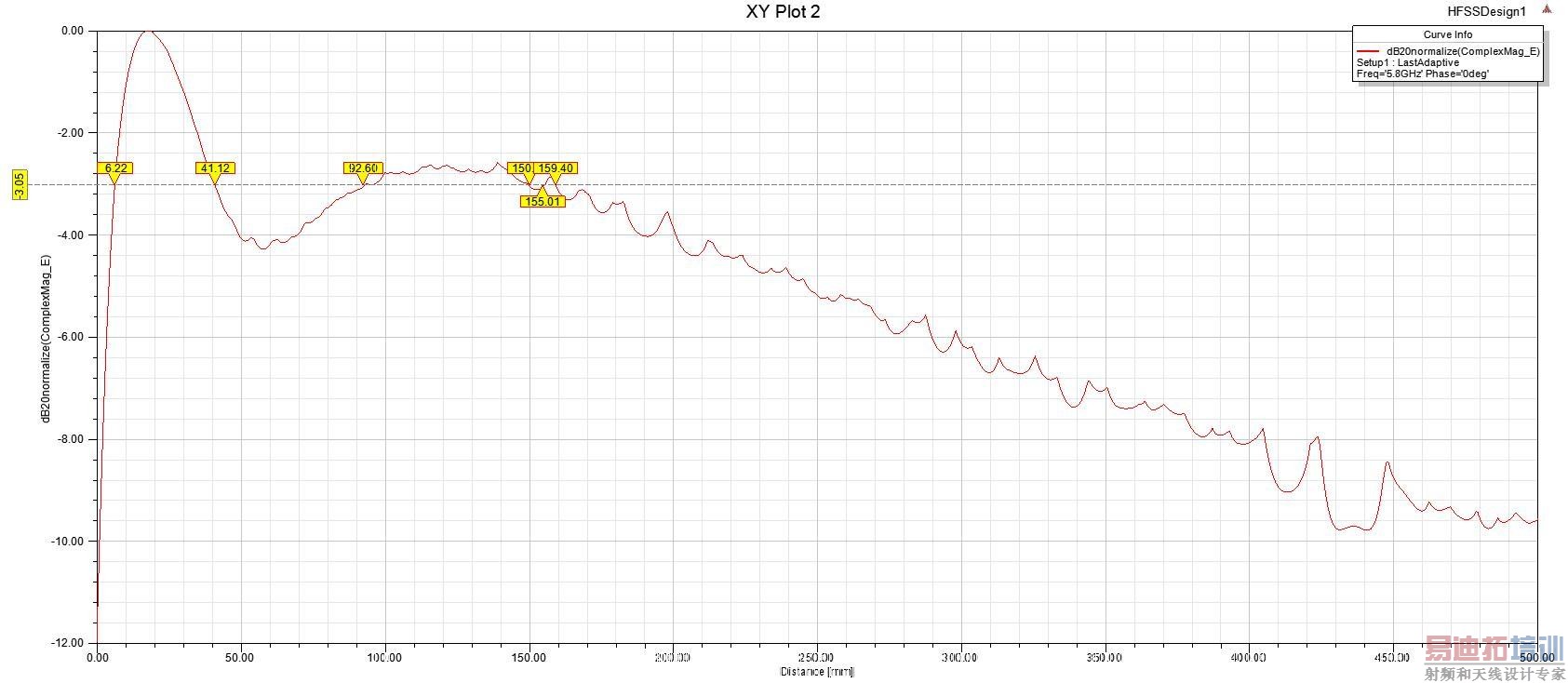

hfss仿真在z轴画了一条线，然后看它在z轴上的归一化电场图，频率是5.8G。不知道为什么出现如下的情况
。

如图所示，150mm以后出现了非常多的褶皱，不够平滑。这是1m一个点得出的图。请问是什么原因呢？我这是一个阵列天线且不是等幅同相，贴片单元16个。不知道为什么出现这种情况，很奇怪。求解！

如果没有预期过该有什么样的结果，做这个仿真的意义是什么!?
这张图在告诉你，从天线辐射面到一米尽处的电场分布概况，推算一下那个最高点(约16mm_比5.8GHz的频率还要低一些)正是电压最大处、也就是你天线电场的0.25波长处。(后面的请依此类推)。

与预期的结果差的比较多，是想得到-3dB聚焦区域的范围，从图里面也看出了-3dB的范围了，但是出现了以往没有遇到过的情况，就是出现了这些个高高低低的皱褶，不清楚出现它的原因。是不是由于频率高了还是别的原因。

已经有半功率点的概念了，你还不了解介质损? 路径损? 真实环境中还有一个多路反射的影响 (但软件环境中一般都是电壁、磁壁所以这个现象就不考虑了)

excitations来修正输出
