小白求各位大蝦 LC網絡的作用
录入：edatop.com 阅读：
自己先頂下，希望有大蝦幫忙解答。
有人回么.

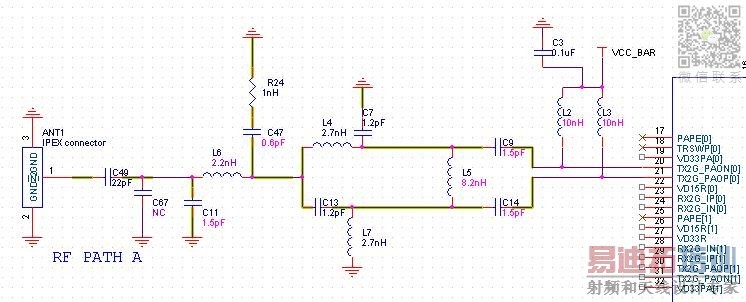

里面好多LC网路啊，其中L4，C7，L7，C13组成巴伦，后面接一个差分高通滤波器
怎麼沒人看么
这个作用也太多了~
巴倫不是做阻抗變換用么，那和LC做阻抗匹配喲什麽區別呢?
高低通 ，构成180度相移电路
好多的组合，功能都不一样。给份版图
LC LOW PASS (C11 L6 C47 ) + BALUN ( L4 to C14)+ CHOKE(L2 L3)
2.4GHZ 頻,
很一般的 TRX輸出入匹配,
LC LOW PASS 砍二倍頻,
目测巴伦后应为双端输入的匹配电路，一般为datasheet上给出的。
