关于ADS里面使用史密斯圆图进行输出匹配的问题
录入：edatop.com 阅读：
在一个功放设计里面，功放的原理图如图
我现在对其分别进行了2次输出匹配，但结果怎么差距很大呢，我反复操作的好几次，应该没有参数设置错误。详细见下图

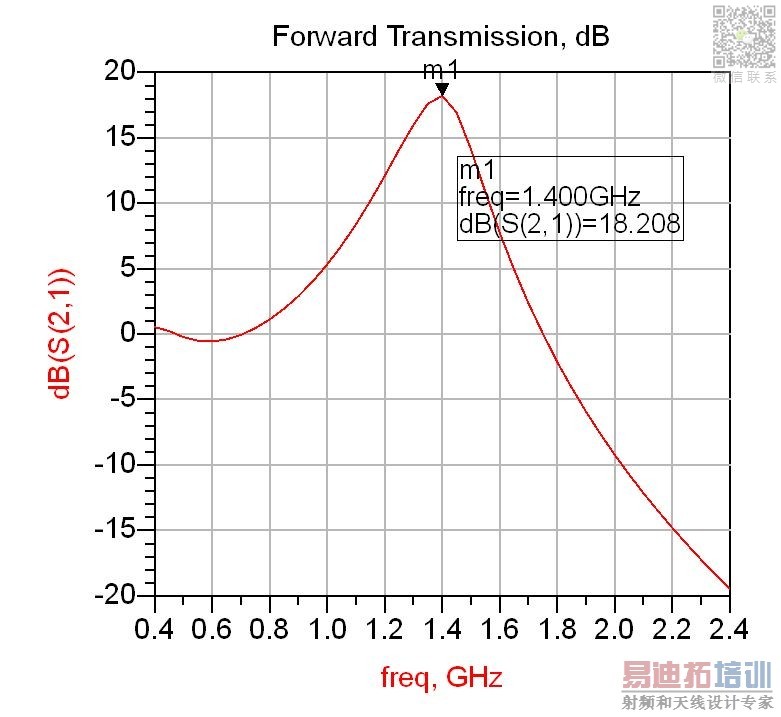

第一次：使用并联电阻和串联微带线进行匹配，匹配设置和S21的结果如下：

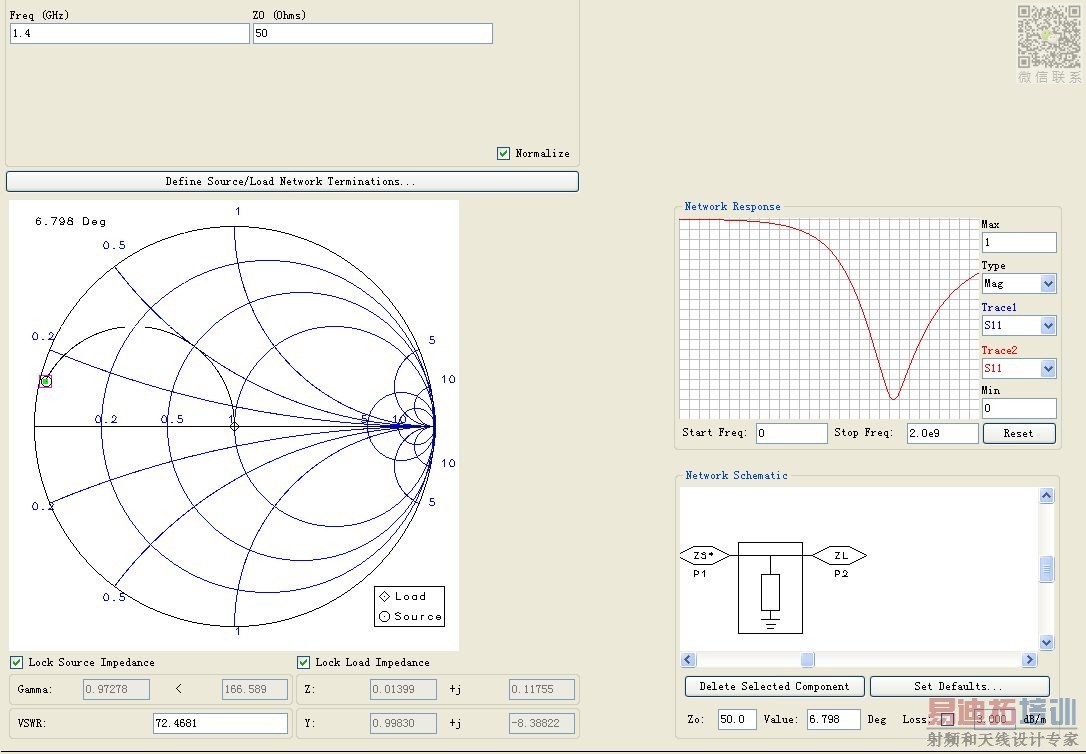

第二次：直接使用并联微带线进行匹配，匹配设置和S21的结果如下：
我还用并联微带线和串联微带线进行匹配其结果和第二次基本一致。
求大神指点，这是什么原因呢?

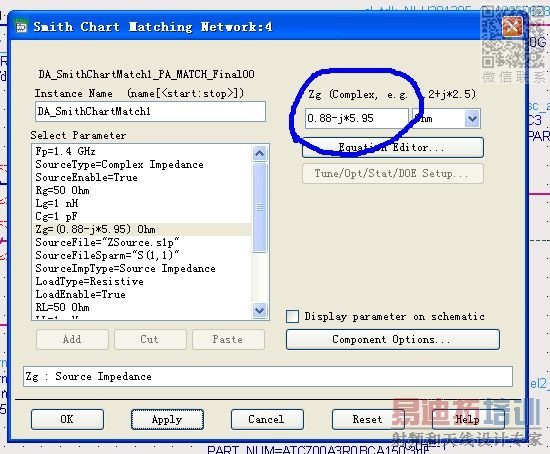

另外还有一个比较奇怪的问题是SimthChartMatch器件设置好的参数在进行了一些操作后其Zg值老是会自动变成其共轭值！很是不解?
我现在对其分别进行了2次输出匹配，但结果怎么差距很大呢，我反复操作的好几次，应该没有参数设置错误。详细见下图
第一次：使用并联电阻和串联微带线进行匹配，匹配设置和S21的结果如下：
第二次：直接使用并联微带线进行匹配，匹配设置和S21的结果如下：
我还用并联微带线和串联微带线进行匹配其结果和第二次基本一致。
求大神指点，这是什么原因呢?
另外还有一个比较奇怪的问题是SimthChartMatch器件设置好的参数在进行了一些操作后其Zg值老是会自动变成其共轭值！很是不解?
自己先顶一下！
急啊！
两种匹配的Q值不一样，第一种匹配用到了2个元件，Q值明显要比第二种匹配高。Q值越高，带宽越窄，增益越高。
1. 本功放是AB类的，如果我用一个谐振匹配网络进行匹配，从而提高Q值，提高增益，这样处理行不?有什么优缺点呢?谐振匹配网络主要用于c类功放，我不清楚用在AB类会怎么样?
2.另外，我在进行输入匹配的时候，不管怎么匹配Q值都很小，增益降很厉害，怎么解决呢?
