ADS LNA版图仿真
录入：edatop.com 阅读：

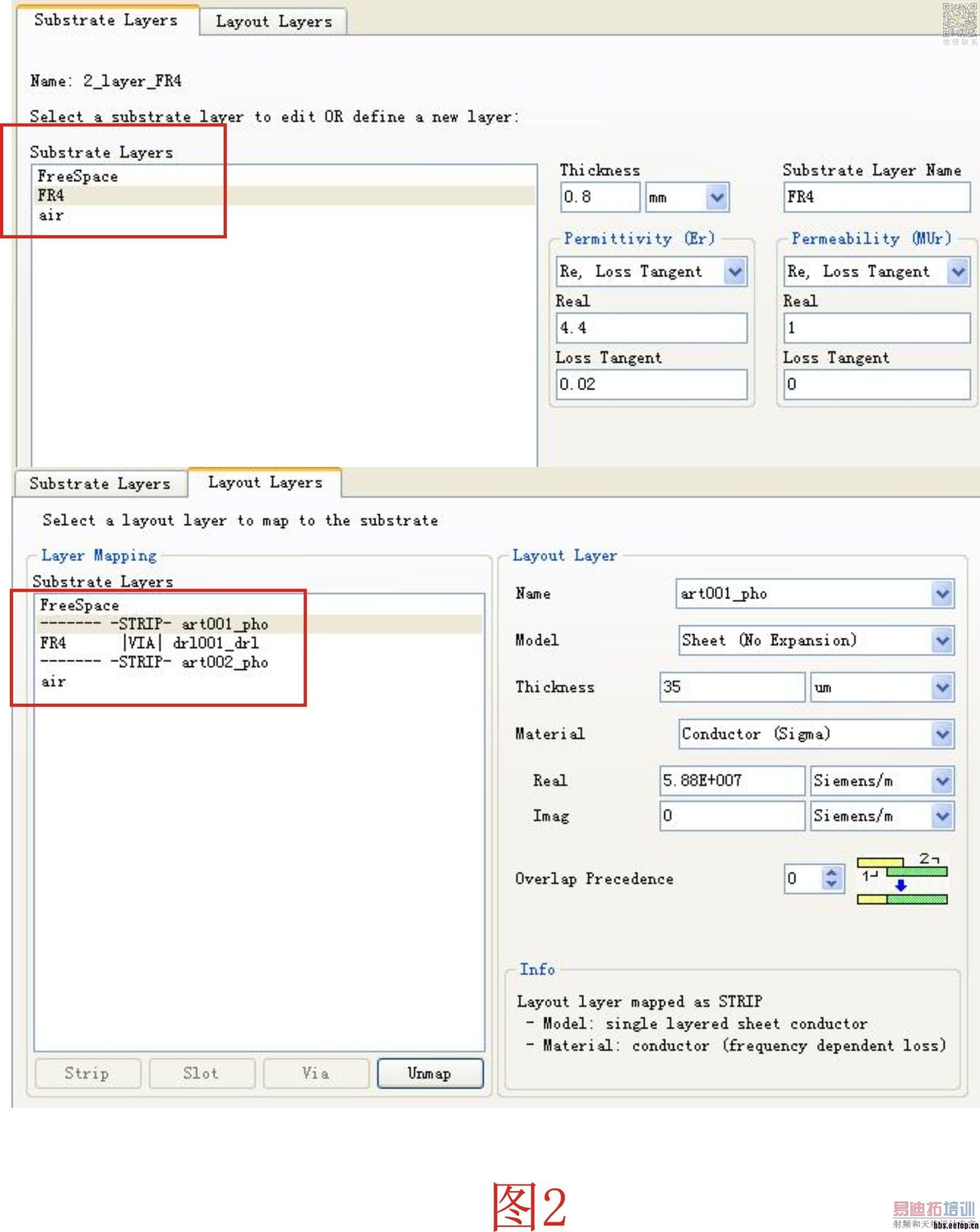

我用ADS Momentum 做LNA的的Layout仿真。导入Gerber文件和钻孔文件（我的PCB板是FR4材质，厚度0.8mm，TOP面走线，Bottom面铺地），在仿真的时候Substrate做了两种设置，一种就是将Bottom面设置为GND（如图1），一种是将Bottom面设置也一起导入到文件中（如图2）。结果两种设置仿真结果有很大不同。请问各位大侠，两种设置哪一个比较准?
我参考了系统自带的例程，是按照第一种方式设定的。
我参考了系统自带的例程，是按照第一种方式设定的。
请各位大侠们不吝赐教！
小手一抖，金币到手！
个人感觉bottom面部需要导入
图1设置正确。图2错误。图2没有地，上下是空气，PCB板悬空。
图1正确
图1中的设置使得gnd是无穷大平面，是正确的。
bottom面部需要导入
看看学习，thx
