请教：片上变压器 用calibre提取参数时 的设置问题
录入：edatop.com 阅读：
现在用umc 0.18工艺做一个片上Transformer

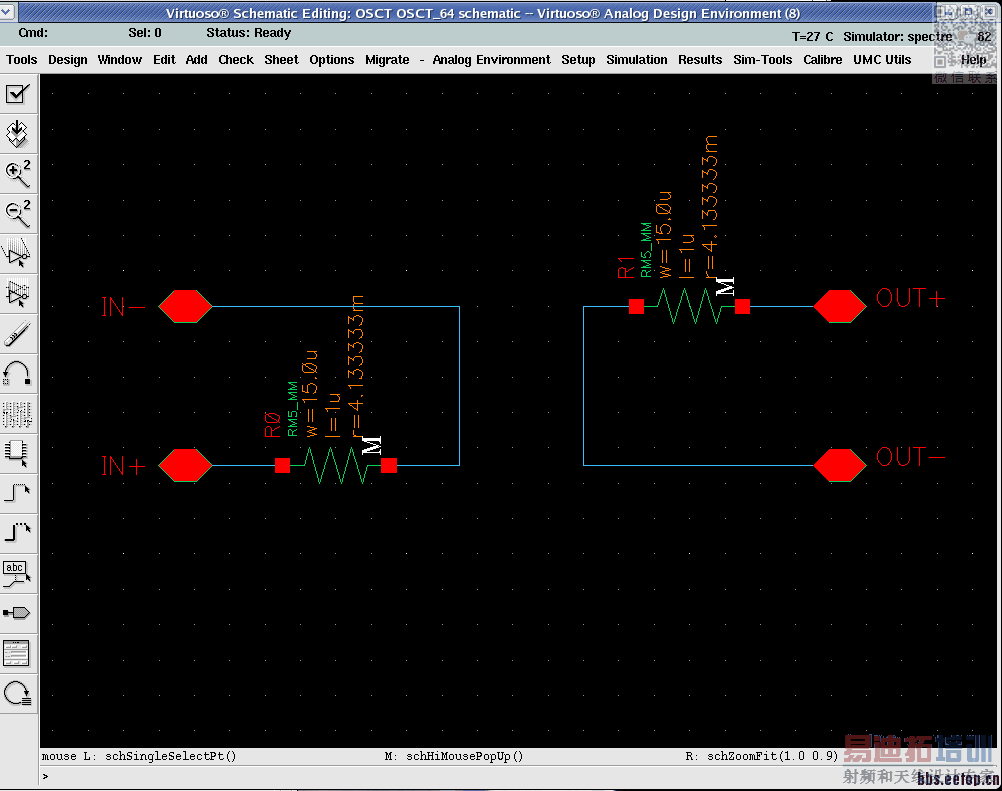

这个是原理图

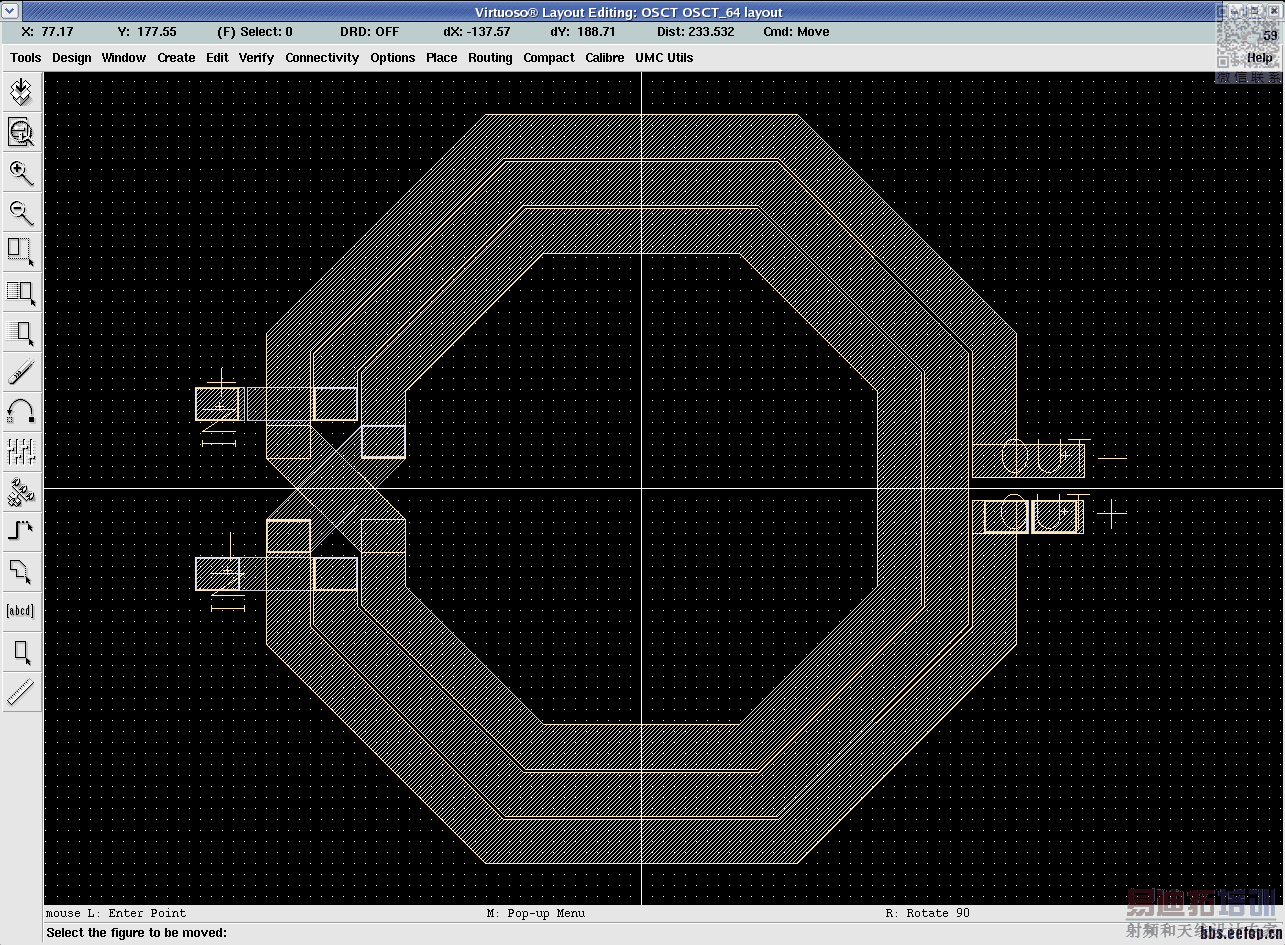

然后这个是设计的版图

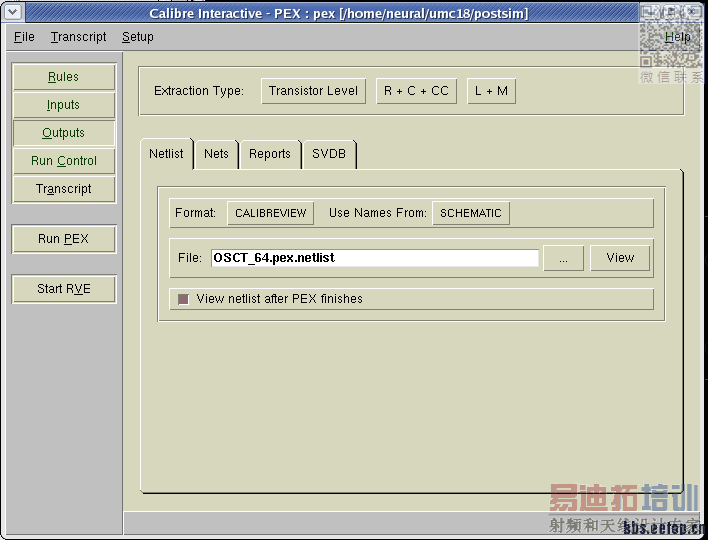

我在用calibre2009进行参数提取的时候这样设置对不对?
为什么参数提取之后calibre中没有电感呢?
后仿真的 s参数 和我之前用HFSS的模型仿真结果很不一样。
请问应该怎样提取Transformer初级和次级的自感和互感参数呢?
这个是原理图
然后这个是设计的版图
我在用calibre2009进行参数提取的时候这样设置对不对?
为什么参数提取之后calibre中没有电感呢?
后仿真的 s参数 和我之前用HFSS的模型仿真结果很不一样。
请问应该怎样提取Transformer初级和次级的自感和互感参数呢?
