HFSS导出SNP格式文件
录入：edatop.com 阅读：

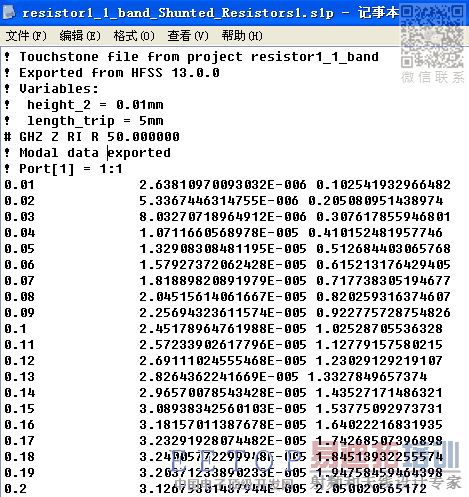

ＨＦＳＳ仿真终端短路微带线，把仿真的Ｚ（１，１）虚部以ＳＮＰ格式导出，如图：
请问，中间那竖列是什么意思? 中间左边是频率，右边是虚部值！
有没有人说一下！难道是误差?
下面這行是關鍵
# GHZ Z RI R 50
頻率單位為GHz, Z參數輸出,表示方式為實部與虛部, reference為50 ohm
即是說中間那行是實部
楼上正解。
是实部
明白，谢谢。
楼上正解
三楼正解
