无线模块 2.4G无线模块 2.4G收发无线模块分享

这里分享一款无线模块，2.4G模块可以用来数据的收发。市场上好多用来无线收发控制的，由于2.4G无线模块需要编程调试，对许多开发人员要求懂单片机会编写程序调试周期长等原因。分享这款2.4G无线收发模块无需编程调试。硬件连接成功，加上电源，学习后便可收发控制的。

[attach]626659[/attach][attach]626659[/attach]
安阳新世纪电子研究所
联系人：郭秀春（先生）
公司网址：http://www.ayxsj.com/
0372-3326775转804郭
咨询加QQ:2376726675

非常感谢！小编

不客气，分享知识共同进步。需要时能帮助到大家是我们的目的.

无线模块 无线收发模块

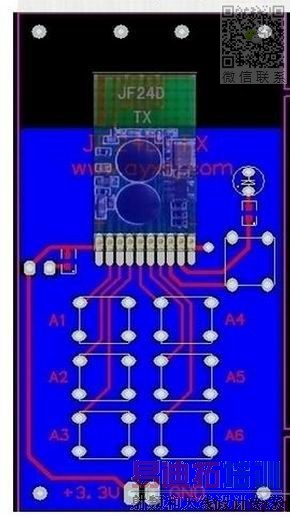

2.4G无线遥控模块JF24D-TX
                        无线传输 输出无噪声
【产品介绍】
     无线模块，无线收发模块，2.4G无线模块，JF24D-TX/RX无线遥控模块是我公司在2.4G模块JF24D的基础上增加了一块高性能单片机及程序，不需要再编程的模块， 模块内部已经烧写2.4G的基本程序及遥控学习码程序，不需要做任何编程即可使用。JF24D-TX是发射模块，JF24D-RX是接收模块，发射模块只需要提供3.3V电源及发射按键和一个LED作为发射状态指示，接收模块对应的输出端口即可输出电平信号，模块具有输出状态选择，可以选择锁存或者非锁存模式。发射有6路输入端口，对应接收的6个输出端口， 最多可以扩展到64路。6路可以独立工作也可以同时工作互不干扰。

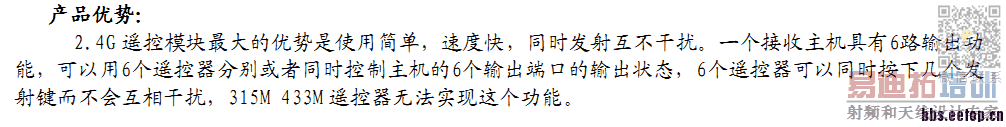

【产品特点】
1、 2．4G ISM频段，可以同时使用互不干扰。
2、 采用高性能基带处理芯片， 遥控速度快，安全级别高。
3、 内部已含2.4G程序及遥控 对码程序，不需要再编程，直接使用。
4、 6路输入输出功能，可以扩展，输出状态可以选择锁存或非锁存。
5、 高度集成，小体积，低功耗设计， 无外围零件，使用方便。

【产品性能】
JF24D-TX （发射模块）               JF2D-RX  (接收模块)
工作频率：2.4G                      工作频率：2.4G
工作电压：2.5-3.6V                  工作电压：2.5—3.6V
发射电流：0-15mA                    接收电流：23mA
输出功率：5db                       接收灵敏度：-85dBm
休眠电流：3.5uA                     调制方式：GFSK
调制方式：GFSK                      数据通道：6路
最大速率：1M                        输出状态：锁存/非锁存
控制端口：6路按键输入              输出电平：0-高电平
编码形式：学习码                   编码形式：学习码，自动识别 遥控器地址数据
天线形式：PCB天线                  天线形式：PCB天线
参考距离：50米(无障碍）             参考距离：50米（无障碍）
模块尺寸：25X13X2mm（长X宽X厚）   模块尺寸：25X13X2mm（长X宽X厚）

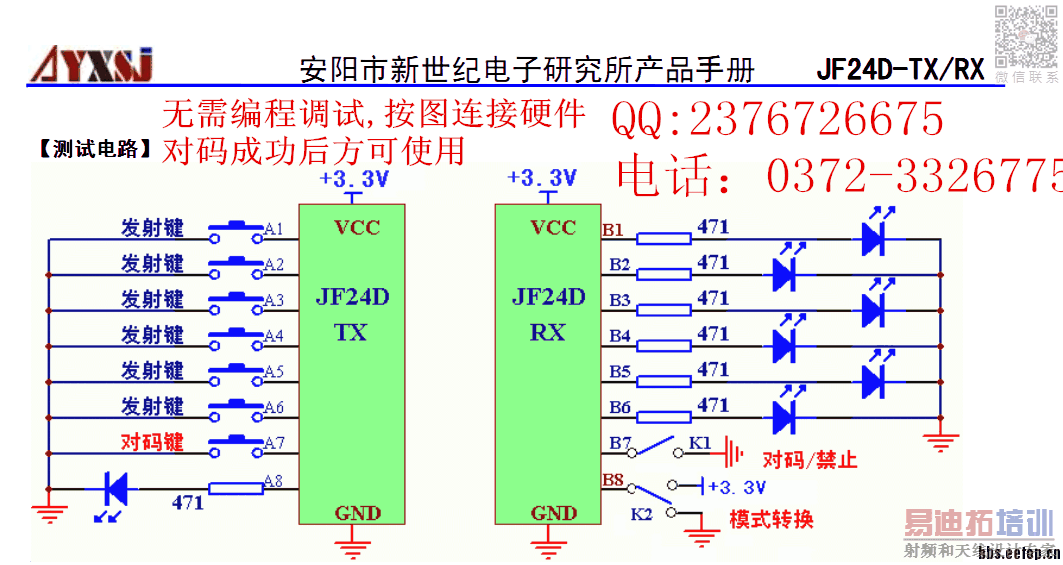

2.4G无线收发遥控模块测试测试

V04版 一收多发
V02版一发多收
订货需注明
