HFSS边界的一些问题

我是新手，刚开始学习hfss，我做毕设的论文是分析一个微带线的插入损耗。
问题1：论文要求是把微带线的宽度设置成2.94mm长70mm，相当于50ohm的阻抗。我在hfss中把他设置成了理想电边界，然后在两个端口设置了50ohm的阻抗，我不知道这样设置是否妥当。但是我总觉得不太好吧？但是我如果把微带线设置成了50ohm的阻抗，我突然就发现仿真出来的波形和论文的波形差得很远！这…………
问题2：我把微带线设置成了理想电边界，2个端口阻抗都是50ohm，最外面的vacuum设置成了理想磁边界，然后我通过改变外层vacuum的大小发现又出现了不同的波形……

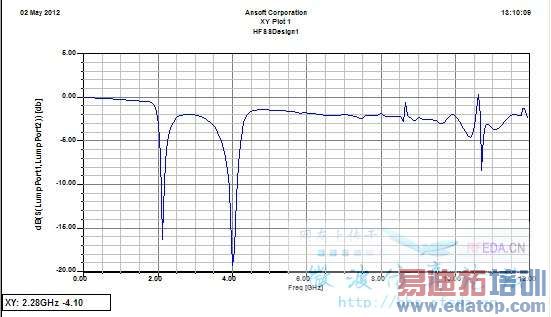

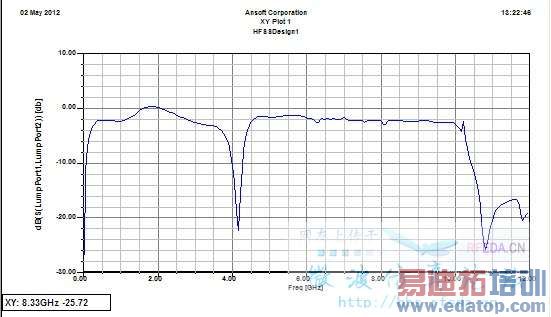

最外层vacuum的尺寸依次增大产生的图……
问题3：我觉得在进行微带线本身的传输特性分析时应该把最外面设计成理想磁边界，然后在进行微带线对外围影响（远场分析时）用辐射边界？不知道这种方法对不对？
问题4：如果把辐射边界放到最外面，然后里面再放一层理想磁边界，请问这样有什么道理？
我想设法把我的图形与论文中的图形一致，请大家帮忙！



第一，前面是对的，你用radiation 边界就好，设置成PMC的意义是什么呢？
第二，你微带线可以用waveport，感觉waveport比lumpedport要准一些。
第三，宽频带仿真建议多设置几个setup，每一个solution frequency 间隔一些，把仿真分为1-2GHz,2-4GHZ，4-8GHz，8-12GHz。这样会比较准。
第四，你波形比较奇怪的地方，比如s21大于0dB的地方，可能是因为你用的interp的解法（插值插出来的方法不一定有物理意义，纯粹是一种可能的数学解而已），用discrete会好些。



我觉得PMC没什么必要，直接画一个airbox就行，设置成辐射边界条件，airbox距微带线至少四分之一个波长
