Linear推出超高动态范围RF下变频混频器 LTC5551

录入:edatop.com    点击:

Linear 推出超高动态范围 RF 下变频混频器 LTC5551,该器件适用于需要最佳性能的应用。LTC5551 提供非常高的 +36dBm IIP3 (输入三阶截取)线性度、以及可与最高的 IIP3 可用无源混频器相媲美的 9.7dB 低噪声指数。与一般具 7dB 至 9dB 转换损耗的无源混频器不同,LTC5551 具有 2.4dB 转换增益,从而极大地改善了接收器的动态范围。该器件还能提供很宽的 RF 频率范围,可工作在 300MHz 至 3.5GHz。

此外,无源混频器需要高 LO (本机振荡器) 驱动以达到声称的 IIP3。LTC5551 集成了仅需 0dBm 驱动电平的 LO 缓冲器,因此最大限度地减小了外部电路并降低了成本。由于在用户接收器中消除了大功率 LO 信号,所以 LTC5551 极大地减少了潜在和不想要的辐射,从而简化了滤波和 RF 屏蔽要求。

LTC5551 凭借其 +18dBm 的高 1dB 压缩点确保了稳健的无线电性能。RF 和 LO 输入都集成了平衡-不平衡变换器,可进一步降低成本并减少外部组件,同时也简化了设计任务。该混频器由单一 3.3V 电源供电,消耗 204mA 电流,从而能以极低的功率提供高性能。如果需要,该混频器还可通过 ISEL 引脚提供控制的低功率模式。在这种模式时,电流消耗可降低 30%,达到 142mA,代价是 IIP3 略受影响,降至 +29.3dBm。

对于暴露在强干扰源下的众多任务关键型高性能应用来说,这款混频器的上佳性能是理想的选择,例如:多载波 GSM、4G LTE 和 LTE 高级版多模式基站、点对点回程、军用通信、无线直放站、公共安全无线电、VHF/UHF/白频段广播接收机、雷达和航空电子。

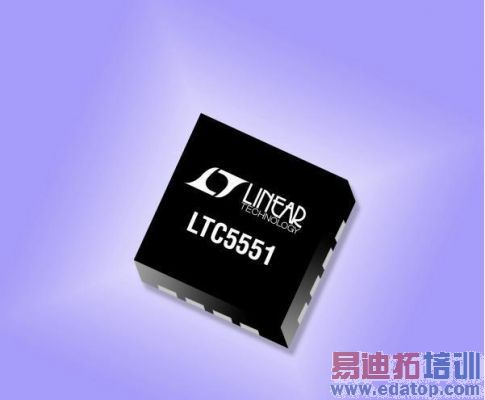

该混频器可方便地采用使能控制引脚关机。当停用时,该 IC 吸取 100µA 最大备用电流。该器件在 500ns 时间内接通和断开,适用于突发模式接收器。LTC5551 规定在 -40°C 至 105°C 的外壳温度范围内工作。该混频器具有最小的外部电路,采用 16 引线 4mm x 4mm QFN 封装,可组成占板面积非常紧凑的解决方案。LTC5551 的千片批购价为每片 7.25 美元,已开始批量供货。如需更多信息,请登录 www.linear.com.cn/product/LTC5551。

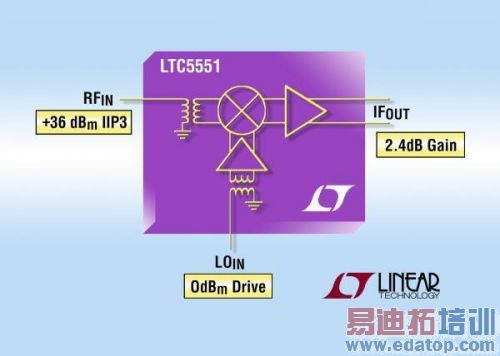

照片说明:LTC5551 超高 IIP3 和高增益 RF 混频器

性能概要:LTC5551

工作频率:300MHz 至 3.5GHz

IIP3:+36dBm

转换增益:2.4dB

噪声指数 (NF):9.7dB

LO 驱动电平:0dBm
