阻抗匹配原理及负载阻抗匹配

录入:edatop.com    点击:

信号或广泛电能在传输过程中,为实现信号的无反射传输或最大功率传输,要求电路连接实现阻抗匹配。阻抗匹配关系着系统的整体性能,实现匹配可使系统性能达到最优。阻抗匹配的概念应用范围广泛,阻抗匹配常见于各级放大电路之间,放大电路与负载之间,信号与传输电路之间,微波电路与系统的设计中,无论是有源还是无源,都必须考虑匹配问题,根本原因是在低频电路中是电压与电流,而高频中是导行电磁波不匹配就会发生严重的反射,损坏仪器和设备。本文介绍阻抗匹配电路的原理及其应用。

1 阻抗匹配的基本原理

阻抗匹配是使微波电路或是系统的反射,载行波尽量接近行波状态的技术措施。阻抗匹配分为两大类:
(1)负载与传输线之间的阻抗匹配,使负载无反射。方法是接入匹配装置使输入阻抗和特性阻抗相等。
(2)信号源与传输线之间匹配,分为两种情况:1)使信号源无反射,方法是接入信号源与传输线之间接人匹配装置。2)信号源共轭匹配,方法是信号源与被匹配电路之间接入匹配装置,这种情况下多属于有源电路设计。

2 负载阻抗匹配方法

2.1 集总参数匹配电路
通常情况下,使用电容电感实现阻抗匹配,在比较低的频段使用变压器实现匹配,也可以采用L形、π形、T形实现匹配电路,这类电路体积小、结构简单、应用广泛。

变压器:主要实现低频段,随着工作频段的升高,这类电路的应用越来越少。传输线变压器可以实现宽带阻抗变换,实现4:1和1:4工作模式如图1和图2所示。可以实现平衡和非平衡的变换,尤其在电视机外接天线到同轴线输入端口的连接中得到应用。

edatop.com

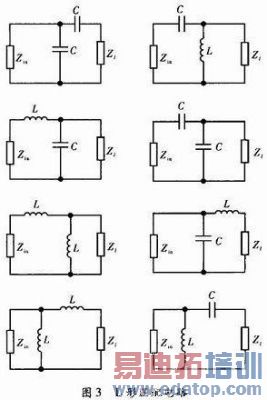

L形匹配电路:这类电路具有线路简洁和成本较低的优点,缺点是窄带电路。由于要考虑匹配和功率的损耗,尽量使用电感和电容性的元件,因此共有8种基本的电路可供选择。要设计合理的匹配电路就要选择合适的电容电抗元件参数,计算元件参数有两类方法:通过阻抗直接计算和通过史密斯圆图。前者的优点是计算精确且适合计算机计算,后者是一种直观有效的设计,可以充分合理地选择最优性能。现在可以通过使用计算机和功能强大的软件直接设计。

edatop.com

4 结束语

无论是精心设计的集总参数电路还是微波电路,需认清特征,如果阻抗值要提高,用串联方式。如果阻抗值要降低,则使用并联方式,两个电抗要有相反的类型,且要产生谐振。14频率低端,多采用集总参数匹配电路,L形匹配电路是最简洁的设计,也是低端的首选。

如果电路设计中要求品质因数,可以使用T形或者丌形匹配电路,因为这类电路的品质因数可调,不过也要考虑多级匹配电路,达到电路的频率响应。使用多级匹配电路设计更灵活,可以满足电路的宽带需要。分布参数匹配电路,使用在中高频段,若介于集总和分布之间的话,最好采用混合匹配电路。若使用双分支电路不能满足要求,可以考虑多级匹配电路。电路的匹配设计不是单一的,要综合考虑偏置电路、反馈电路和频率调节电路的相互连接,要反复进行设计和修改,最终达到满意效果。
