纽扣电池的分类和介绍

时间:2020-12-19 点击:

目前,纽扣电池的分类和介绍在当代的应用可谓是越来越广泛,纽扣电池的分类和介绍是值得我们好好学习的,现在我们就深入了解纽扣电池的分类和介绍。

纽扣电池也是很常见的电池,个子小,型号多,通常一个电池能弄出好几个型号来,这个标准,那个标准,弄得一个东西好几个名。常常就有人拿着费了好大力气从手表里面卸下的纽扣电池,满电子市场的找来找去,结果大多数还是白费力气,不是找不到需要的东西,而是根本就不知道这个东西应该叫什么。想了解纽扣电池应该先搞明白型号之间的转换,至少要懂得一种电池的好几种叫法。。。(说实话,想想都困难,到现在我也记不住全部名称)。大家可以到国内“天球纽扣电池或者国外GP超霸的网站上看看那个纽扣电池不同标准之间的名称转换。

纽扣电池的分类和介绍
纽扣电池的分类和介绍

常见的纽扣电池按化学组成有这样几种:碳性,碱性,锌-氧化银,锌-空气,锂-二氧化锰,镍镉充电纽扣电池,镍氢充电纽扣电池等。如果按照外形就有单体和层叠的区分了。详细的来说碳性纽扣电池最常见,也最便宜,碱性的贵一点,但是放电效果好。这两种电压都是1.5V,从碱性AG1到AG13,标称容量大约从15mAh到140mAh不等。适合微安级的放电要求。多用在计算器,电子玩具,助听器,打火机,手表等等。

锌-氧化银纽扣电池,算是纽扣电池中的佼佼者了。电压1.55V,容量高于碳性,碱性纽扣电池,高阶放电曲线平稳,大约有90%的部分始终稳定在 1.45V以上,放电曲线几乎成一条直线,然后迅速掉电,电压竖直掉下去。主要的用途是:计算器,助听器,相机,手表等。特别指出一点,这种电池的防漏液效果特别好,而且长效使用效果也不错,我曾经给客户更换过两块放在单反相机里面为测光系统供电的国产达利AG13号电池,用了8年多,才更换新品,而且一点漏夜迹象都没有。真是很厉害! 纽扣电池除了可以单体电池供电外,由于其体积小,还发展了高伏电池-即将多支纽扣电池层叠,常见典型的型号有: 6F22(9V),4F22 (6V),15F20(22.5V),10A(9V),11A(6V),23A(12V),25A(9V)

,26A(6V),27A(12),476A(6V), 120H7D(8.4V),2X625A(3V)等等。 由于采用了纽扣电池,组合后的电池组很小巧,但是放电强度不大,多用在小型电机,小型无线电发射用直流电源。需要注意的是由于高伏层叠电池多为普通碳性电池组合生产,一般都不易长期存放,在购买时候应该注意生产日期,尽量使用一年内出产的产品。纽扣电池由于造价低廉,通常含有有害物质,对环境危害相当大,这种电池更需要大家的有效回收,不要随意丢弃。 镍镉(Ni-Cd),镍氢(Ni-MH)二次充电纽扣电池通常都是组合成电池组使用,单体电池供电使用的情况比较少。单体电池的样式比较统一,大家同样可以参照广东番禺华力公司http://www.vattnic.com/ni_mh/production_hc.htm;www.vattnic.com/ni_cd

纽扣电池的分类和介绍
纽扣电池的分类和介绍

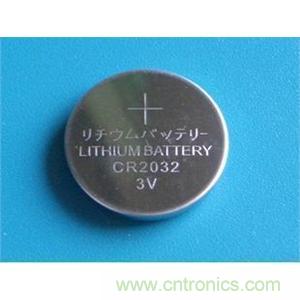

/production_kc.htm来认识。 一般常见的镍氢镍镉纽扣电池型号差不多都是那几种(军工产品除外)。组合的样式较多,大家可以参照广东番禺华力公司的详细说明来认识一下。我国国内的标准把纽扣电池代号称为GNB就是“镉镍扁”汉语拼音第一个字母的组合;GNB前面的数字代表单体电池数目,GNB后面的数字代表容量。给大家举一个例子,10GNB03(一种部队专用的火炮激光测距仪电池),是一种由10块GNB0.3Ah纽扣电池组合成的外观和D型(一号)电池一模一样的电池。在列举几个实际应用常见的例子,家里面有得老型号的无绳电话就有相当大部分是纽扣电池组,配置的3.6V或者4.8V的纽扣电池组,单体电池多为 280K/H;手持小型防暴手电(就是可以高压放电自卫防身用的那种),里面的电池多为4.8V纽扣电池组,大多数也是280K/H组合的;工控机上面的后备记忆体(也被混称为CMOS)使用的3.6V纽扣电池组,多数为60K/H组合而成。需要指出的是单体镍镉,镍氢纽扣电池可以买到,有人喜欢自己加工组合电池组,组合的时候用电烙铁,这是很不恰当的。 原厂出的纽扣电池组使用特殊的圆形翻边焊片来点焊焊接的,就是用一块和纽扣电池大小一致的圆形翻边焊片,来焊接,这样子不会出现电池焊接后开焊,或者组合后外观不合格的情况。更主要的是,在焊接过程中使用了点焊机和镍片,这样子保证了电池在焊接过程中不过热,电池组内部各单体电池之间导电性一致。大多数人在用烙铁焊接纽扣的时候速度通常要10来秒,这10来秒的时间,纽扣电池就会经受“水深火热的考验”,高温过后轻者损失容量,重者电池失效内部正常充放电反应中止,这种不良后果还是因该尽可量的避免。 再说说纽扣电池中的锂电池,锂-二氧化锰一次性纽扣电池(CR纽扣电池系列)。锂锰一次性纽扣电池标称电压是3V,终止电压2V,典型工作电流在0.1-0.2mA。它采用化学性质非常稳定的二氧化锰为正极材料,以比能量非常高的锂金属为负极材料。年平均容量降低不大于2%,储存寿命长。电池采用半密封结构,使用安全。锂锰一次性纽扣电池的温度适应范围较大在 -20到+60摄氏度的条件下都可正常工作。用处多在电子词典,主板CMOS电池,手表等等。也有二次可充锂纽扣电池,由于用处少,不常见,就简单说一下,我对这种电池就是知道它的电压比一次性的高,公称3.6V,充满电后能过4V,自放电较少月平均10%左右,无记忆效应,但是容量不多,大概为同等型号的锂锰一次性纽扣电池容量的1/7左右。简要说说锂锰纽扣电池型号表示什么,CR表示锂-二氧化锰,CR后面的4位数字,前两位是直径,后两位是高,例如:CR2032是指一种20mm直径,3.2mm高的锂-二氧化锰一次性纽扣电池。以此类推CR1220是指一种12mm直径,2.0mm高的锂-二氧化锰一次性纽扣电池。锂锰一次性纽扣电池不可以充电,也不能短路,不可加热,在库存和遗弃时要注意电池应该绝缘,如果电池与其他物体接触,搞不好会爆炸,或者失效 锌-空气纽扣电池比较特殊,在我看来他唯一的民用市场,就是高档的电子耳蜗,电子助听器。这种电池是以金属锌为负极,空气中氧为正极去极剂的一次电池,由于其正极活性材料储存于大气中,取之不尽,用之不竭,故该种电池突出特点是能量高,为化学电源中各系列之首。此外,还有节能、节材、对环境和生态无公害等优点,锌空气电池的电压为1.4V,而且在电池底部有进气孔,电池底部进气孔出厂时已用胶纸粘上,此时电池内无氧气,处于休眠状态,撕去胶纸后5-30分钟电池被空气逐渐激活。锌空气电池以空气中氧气为正极材料,所以就不必再在电池内放入,电池内就有空间装更多的负极材料。因此,它的容量比其它电池高3-10倍,是所有实用电池体系中最高的。这种电池还具有工作电压很平稳,杂音很小等优点,是耳背式,耳内式和耳道式高级助听器的最佳电源。这段有关锌-空气电池的文章摘录珠海至力电池有限公司的网站http://www.zenipower.com

综上所述,本文已为讲解纽扣电池的分类和介绍,相信大家对XXX纽扣电池的分类和介绍的认识越来越深入,希望本文能对各位读者有比较大的参考价值
