电力变压器直流电阻的快速测量方法----软件设计

5.2.2.2 E²PROM芯片的检测

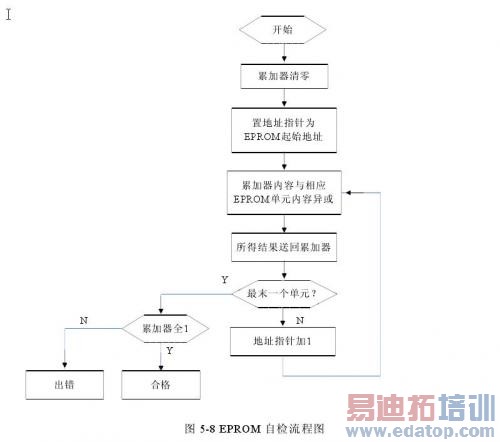

在本装置中采用了补奇校验字法对EPROM芯片进行检测，奇校验程序流程图如图5-8所示。校验字可位于EPROM中的任何一个地方，它用来使待检查的全部字节内容按对应位进行异或操作的结果为1.进行奇校验时，EPROM测试程序逐个读出EPROM的每一个字节（包括校验字）的内容，并对每一位完成累积的异或操作。完成全部待查空间运算后，累加器每一位都应当是1.

5.2.2.3 RAM芯片的检测

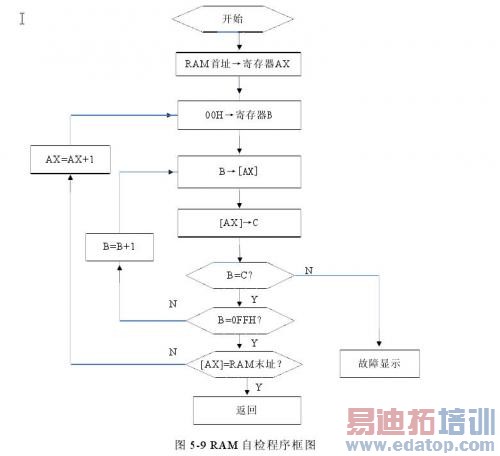

RAM用来存储单片机系统的临时性数据，每个RAM单元必须读写正确。为了保证RAM读写数据的正确，以免在计算过程中出错，有必要对RAM进行检测。检查RAM完好性的方法有两种：破坏性检测和非破坏性检测。非破坏性检测对于检测数据线的粘结有良好效果，并且占用机时少，但无法检测出粘结的地址线。破坏性检测的方法是对RAM区的每一个存储单元分别进行写入与读出00H—0FFH的256次检测。这种方法非常耗时且改变RAM区的内容，故属于预自检的方法，与其他方法相比更加可靠。程序框图如图5-9所示

开始时，将一个基准寄存器和全部指定检查的寄存器置零。测试时将基准寄存器的内容与待查寄存器每一个字节内容相比较。每次比较时若两者相等，则将检查地址加1，而后检查下一个地址单元。对全部待查地址空间检查之后，基准寄存器内容加1.再重复上述过程，直至完成256种组合。

5.2.2.4 EEPROM的检测

EEPROM用来存放单片机中的重要数据，它能在单片机断电的情况下保存数据，在线测量装置所采样的数据都保存在EEPROM中，必须保证它的每个单元读写的正确性，其检测方法同RAM的检测方法一样。
