选频放大器理论分析与设计

录入:edatop.com    点击:

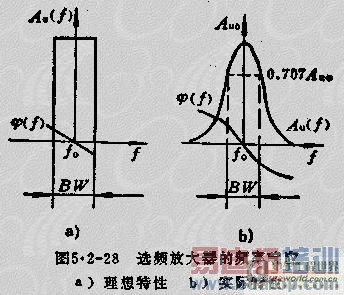

    实际应用中的某些场合。例如收音机、电视接收机的中频放大器,信号弹的频谱集中在某一中心频率F0左右的狭小范围内,此时,放大器最好具有如图5.2-28A所示的频率响应特性。这样,在通频带内信号得到大失真放大,而通带之外的其他无用的干扰则补放大滤除,实现了对某一通带的频率信号有选择地放大。当然,实际的选频放大器不可能具有图5.2-28A的理想特性,实际特性如图B所示。

    选频放大电路能够得到如图5.2-28B所示的频响,其中必定包含谐振特性网络;同时选频放大电路通常位于接收系统的前端,放大的信号幅度小;频率高,所以亦称高频小信号谐振放大器或带通放大器。

    1、构成与分类

    带通放大器由放大和滤波两部分组成,前者的功能是放大信号;后者的功能是选择有用信号、滤除干扰信号。

    放大部分既可以是分立元件的BJT或FET放大电路,也可以是集成放大电路,不论是哪种,都必须具有足够的带宽,使其能容纳所要求的中心频率变动范围和信号频谱的有效宽度,因此,实际上都是宽带放大器。

    滤波部分的电路由工作频率和所要求的选择性与带宽决定,如可选用LC滤波器,也可选用陶瓷滤波,晶体滤波器等特性滤波器。

    一般都要求带通放大器具有高增益特性,所以必须采用多级放大来满足。

    根据滤波器配置方式不同,带通放大器分为以下两类:

    1)一种方式是每级放大都配置一个滤波器,构成一个统一的带通放大单元,几个这样的单元级联起来就是一个高增益带通放大器,这种组合方式称分散选频式。

    2)第二种方式是放大、滤波两部分都相对集中,滤波器集中设置在电路某处,称集中选频式。集中滤波器通常接在放大器的前端或中间部位,这对提高选择性、抑制干扰大有益处,在更换时也比分散式方便得多;放大部分可根据需要选用不同类型的集成宽带放大功能块,其下限频率FL和上限频率FH应满足下列条件

    式中为中心频率的最小值和最大值。

    否则,增益会下降,选择性曲线会变形。

    2、分散选频式带通放大器

    实际应用中,为了得到高增益和某一模式频率特性的带通放大吕,都是多级级联运用状态。而其中各单元电路的类型也不同,有单调谐回路、双调谐回路、双参差、三参差等谐振放大器,以下只给出单调谐放大电路与特性。

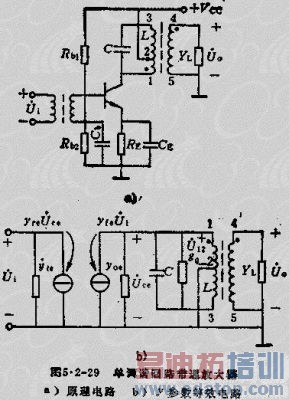

    (1)单调谐回路带通放大器电路单调谐回路带通放大器由两部分组成:一部分是以BJT或PET为核心的放大镜部分;另一部分是由LC并联谐振回路完成滤波作用,并且,放大器件与负载都与振荡回路采用部分连接,以减小外界因素变化对选频特性的不良影响。其原理电路和Y参数等效电路如图5.2-29。

    (2)单调谐回路带通放大器性能指标

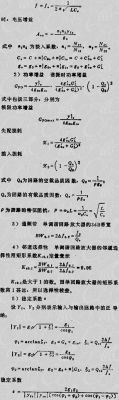

    1)电压增益 当回路谐振时,即当频率

    对单级放大器而言,当S≥4时,谐振曲线的畸变方可忽略;对多级放大器而言,只有当S≥6时,才可认为放大是稳定的。
