实时频谱分析仪实现数字RF测量的实时化

录入:edatop.com    点击:

数字RF的迅猛增长,创造了一个异常复杂的技术环境。在拥挤的RF频谱中,数字RF信号承载着复杂的调制,从一个瞬态变化到下一个瞬态,在很短的时间内达到尖峰,然后消失。这些随时间变化的瞬态信号传输技术有助于RF设备避开干扰,最大限度地提高峰值功率。数字RF的大规模应用对测试工具提出了新的要求,这些工具必须能够反映当前信号随时间变化的特点。传统扫频分析仪和矢量信号分析仪(VSA)很难胜任数字RF技术和设备的测试工作。泰克公司日前宣布,在中端RSA3000B系列实时频谱分析仪中增加DPX数字荧光技术。工程师可以使用RSA3000B系列实时频谱分析仪,实时查看频谱的RF信号,为各种数字RF应用提供前所未有的RF信号查看功能,包括RFID、无线电管理和频谱管理。

泰克公司RF与微波技术应用全球市场部经理Wally Arceneaux先生介绍说,采用了DPX数字荧光技术的频谱分析仪把庞大的实时RF数据转化成一目了然的视图。RSA3000B系列实时频谱分析仪中的DPX技术每秒处理的频谱测量数量超过48000次,其显示的信息量大大高于没有DPX的其它频谱分析仪,最大限度地减少了扫频分析仪和
矢量信号分析仪中固有的时间分析间隙。为实现每秒>48000次频谱测量,DPX采用专用的实时硬件处理进入的信号。

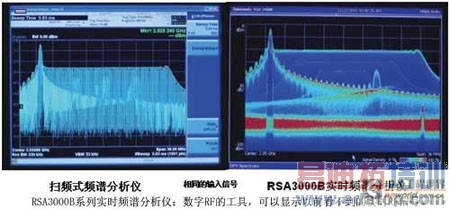

RSA3000B系列实时频谱分析仪还可以显示以前看不到的实时RF信号。通过调整数字余辉颜色变量,异常信号最终能够被发现,这将有助于揭示难以觉察的毛刺和其它瞬时事件。分析仪在每次刷新时,捕获带宽中每个频率上的功率电平值并记录,同时每个频点上的功率随时间的瞬态变化也通过颜色的变化表示出来。

独特的频率模板触发(FMT)功能使得RSA3000B系列实时频谱分析仪能够可靠地实现实时捕获难检RF事件。在调试RF电路时,FMT对找到短时长或随时间变化的信号至关重要,它可以检测偶尔发生的信号和瞬态频谱等。对于频谱监测和雷达工作,FMT能够捕获频谱上相关的事件,如在复杂的频谱条件下捕获微弱的信号脉冲。通过RSA3000B系列实时频谱分析仪的频率模板触发,工程师可以根据频谱中独特的事件模式的发生情况触发测量。FMT的高动态范围还可以触发微弱的瞬时信号,同时忽略已知的强信号。在15MHz或36MHz实时带宽上工作,FMT能够可靠地捕获传统分析仪漏掉的难检的RF信号或频率异常事件。通过显示频率和功率随时间变化的无缝记录,RSA3000B可以解决许多瞬态信号问题,如软件无线电系统中的调制切换、识别雷达传输中的问题脉冲、确定WLAN传输期间的动态调制变化等。

RSA3000B系列实时频谱分析仪为最完善的一系列RFID/NFC标准提供了集成分析功能。它使用简化的基于标准的测量进行RFID标准定时测量、频率测量、调制测量和比特率测量。

RSA3000B系列实时频谱分析仪包含RSA3300B和RSA3408B两个产品系列。RSA3300B系列分成DC~3GHz和DC~8GHz两种频率范围,提供15MHz的捕获带宽和70dB的无杂散信号动态范围(SFDR),特别适合用来设计和调试3G移动通信系统、近场系统(如RFID和蓝牙)及窄带宽和中等带宽的通信系统。RSA3408B覆盖DC~8GHz的频率范围,拥有36MHz的捕获带宽和73dB SFDR,是为带宽和动态范围更高的应用定制的,包括3G移动通信元器件和系统调试、WLAN和WiMAX系统设计、高需求频谱管理应用和通用数字RF调试。
