手持式频谱分析仪应对数字RF测试需求

录入:edatop.com    点击:

数字RF应用的迅速扩大,推动了包括移动通信和频谱管理在内的大量来自应用上的测量需求,也由此产生了一个异常复杂的技术环境。目前,这种环境正从设计工作台转向现场,因此,在便携的手持式平台上提供台式仪器的性能正成为众多厂商追求的目标。

Tek SA2600

泰克公司日前推出的手持式实时频谱分析仪SA2600,除了采用专有的DPX波形图像处理技术外,还集成了GPS和地图工具,可为工程师提供便捷的干扰定位功能。SA2600提供10kHz-6.2GHz的频率范围、20 MHz实时带宽和-153dBm显示平均噪声电平(DANL)。其DPX技术每秒分别可以处理>2,500个或>10,000次频谱测量,并实时显示。

泰克方面称,SA2600的频谱处理速率要比其它厂商提供的任何扫频分析仪快100倍以上,可为瞬态事件提供100%的侦听概率(POI)。其中SA2600可以侦听最短事件时间周期为500微秒的瞬态事件,H600为125微秒。不过,和其它竞争产品相比,其5.56Kg的重量似乎略显沉重。

手持式频谱分析仪应对数字RF测试需求



作者:邵乐峰   来源:eetchina [p]

Agilent 9340

Agilent 9340手持式频谱分析仪是专为外场使用而设计的。除7.2英寸抗反光液晶屏,支持640x480像素分辨率外,USB/LAN接口、多语言用户界面、四小时电池供电时间等功能均为外场使用提供较好的可用性。

性能方面,9340可提供100kHz-3GHz频率范围(可扩展到9kHz),RBW 30MHz-1MHz,按1-3-10序列,DANL -124 dBm,带前置放大器时为-144 dBm ,10dBm TOI,幅度精度: ±1.5 dB,30 kHz偏移时的相噪为-87 dBc。并具有频谱发射模板,可测试场强,并可扩展成标量网络分析仪。

手持式频谱分析仪应对数字RF测试需求

R&S FSH

R&S FSH系列共分3种型号,3GHz FSH3,6GHz FSH6,以及18GHz FSH18。在不同的配置下,除了能进行基本的频谱分析外,还可以完成发射机与天馈线测试、无线电干扰查处、电磁场强监测以及电磁兼容(EMC)诊断等测试。

以发射机与天馈线测试为例,这是无线网络维护工作的最主要内容之一。R&S FSH针对这类测试提供了丰富的功能和选配件,可完成功率/驻波比、3G、双端口传输、单端口电缆损耗、电缆故障点DTF、SMITH圆图显示等测试内容。

手持式频谱分析仪应对数字RF测试需求



作者:邵乐峰   来源:eetchina [p]

Aeroflex 3500

Aeroflex 3500工作量程范围为10kHz~5MHz,有效分辨带宽19Hz。新增的频谱分析仪选项35XXOPT01采用高级快速傅立叶变换(FFT)算法,可即时显示RF频谱,据称是首款真正基于鲁棒设计的便携式无线测试装置,有大量RF测试和分析工具。像宽带功率计、频率计、偏离和调制指数、信号-噪声及失真比(SINAD)和失真测量的特征使3500与其他便携式RF测试设备大不相同。

此外,Aeroflex还将给3500配备P25参数测试功能,预计于2008年夏季开始供货。P25测试将包括C4FM调制保真度、频率误差、功率和符号偏差测量。3500还能同时产生进行数字接收器灵敏度测试的1011和O.153位组合格式。

手持式频谱分析仪应对数字RF测试需求

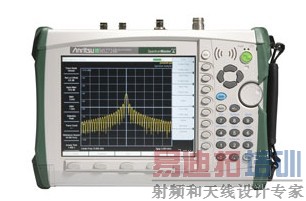

Aritsu MS2724B

Anritsu (安立)便携式频谱分析仪MS2724B频率范围从9kHz~20GHz,同系列的MS2721B、MS2723B分别提供可达7.1GHz及13GHz的频率范围。3款产品均采用Spectrum Master设计,拥有标准内建AM/FM/SSB解调器及内建前置放大器,同时也是首批具备针对EMC前期验证测试的CISPR频宽及准峰值检波器。此外,MS2721B还可选装追踪产生器选项(Tracking Generator)。不过其电池运行时间只能支撑2个多小时,显得过短了一点。

手持式频谱分析仪应对数字RF测试需求

Micronix MSA438TG

Micronix(迈尼克斯)MS4xx系列,采用彩色VGA显示屏,分辨率640X480,-127dBm DANL,频率范围50 KHz~3.3 GHz,SSB相应噪声:-90dBc/Hz@100KHz偏移量,重量1.8公斤。

手持式频谱分析仪应对数字RF测试需求



作者:邵乐峰   来源:eetchina [p]

TTI PSA2701T

英国TTI推出的这款手持频谱仪是基于Palm PDA的仪器,可在现场使用office文档和阅读pdf。

该系列共有PSA1301T和PSA2701T两款型号,不足之处在于RBW只有3个频率可选,15kHz,280kHz,1MHz。

手持式频谱分析仪应对数字RF测试需求

Protek 7830

韩国兴仓(GSI)推出的手持式频谱仪7830,不含电池重约700克,频率范围100kHz-2.9GHz,-110dBm DANL,测量精度±1.5dB,频道功率测试功能在CDMA为849.98MHz的情况下,载波上频道宽度为1.25MHz。不足之处在于不可选的RBW,仅为13.125kHz,最短扫描时间长达500mS。

手持式频谱分析仪应对数字RF测试需求

Specran HF-6080

德国AARONIA AG公司推出的Spectran系列手持频谱分析仪,频率范围覆盖1MHz~7GHz,支持各类通信频段业务的应用:Bluetooth、TETRA、GSM、DCS、CDMA、WLANx、TD_SCDMA、CDMA2000 1X EVDO、WCDMA以及WiMAX。型号包括NF-1010(10Hz-2kHz)和HF-6080(1MHz-7GHz),能提供完整的频谱,PC端应用软件丰富。

手持式频谱分析仪应对数字RF测试需求



作者:邵乐峰   来源:eetchina [p]

Willtek 9100

Willtek也是最早推出手持频谱仪的厂家之一,9100系列共分有3种型号,100kHz-4GHz的9101/9102和100kHz-7.5GHz的9103,9101/9102的主要区别是前者9101不能选装Tracking Generator。9103可用于线缆和天线测量,以及EMC检测,也可用作标量网路分析仪。

以9102型为例,该频谱仪可测定的频率范围为100kHz-4GHz,解析频宽可达1kHz,动态范围70 dB,平均噪音117 dBm,以太网端口和RS-232接口支持远程控制应用。同时,大角度屏幕设计、限定的压力点设置、伸缩式手柄都便于工作人员携带和在任何角度下的工作。

手持式频谱分析仪应对数字RF测试需求

作者:邵乐峰   来源:eetchina
