罗德与施瓦茨公司的DOCSIS 3.1测试平台测试宽带设备的限值

把超高清4K内容传输到消费者家中需要很大的带宽。基于IP业务的需求也在不断上升。诸如DOCSIS 3.1等新的宽带技术由此应运而生。新的DOCSIS 3.1标准能够在有线网络中实现基于IP传输的速率达到几个Gbit/s。罗德与施瓦茨公司的R&S CLGD信号发生器用于网络组件的开发和接收机的测试。该发生器可以模拟由DOCSIS 3.1，数字电视（J.83/A/B/C）和模拟电视信号组成的下行信号，和DOCSIS 3.1和DOCSIS 3.0信号组成的上行信号的信道负载情况。该信号发生器的典型应用包括开发新一代电缆调制解调器上的宽带调谐器和综合接收机的测试。它也同样适用于DOCSIS 3.1信号放大器和电/光转换器的质量认证测试。

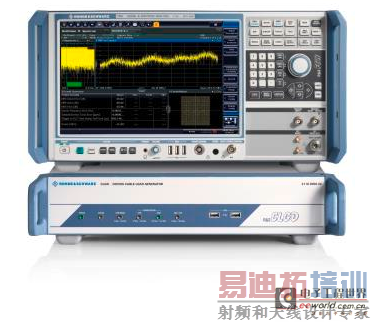

罗德与施瓦茨公司为开发和制造DOCSIS 3.1消费电子设备及元器件提供了首个测试解决方案。该测试方案包括一台R&S CLGD全频道电视信号发生器和一台配备了全新下行信号分析选件的R&S FSW信号和频谱分析仪。





在下行信号47MHz至1218MHz的频率范围内（选件可扩展至1794MHz），R&S CLGD可以同时产生最多6个192MHz的DOCSIS 3.1信道或160个QAM信道或这两种信道的组合。由于每个独立信道是实时连续调制的，因此可以在不改变现有配置的情况下，进行整个频率范围内每个信道上的误码率（BER）测量。为模拟实际环境，信号发生器可以产生不同类型的干扰，如加性高斯白噪声（AWGN），脉冲噪声，微反射（符合SCTE 40要求），窄带干扰和50 Hz/60Hz交流哼声。



R&S FSW信号和频谱分析仪的R&S FSW-K192选件可以用来分析DOCSIS 3.1 OFDM下行信号。该软件极大地简化了待测设备的特性验证及故障排查，并能快速和可靠地进行信号分析。它能够自动检测典型的DOCSIS 3.1信号参数，使得用户对标准无需详尽的了解，即可实现一键测量。



由于其广泛的动态范围，带有FSW-K192选件的R&S FSW信号和频谱分析仪可以精确地测量决定信号质量的关键参数。高达57dB的调制误差率（MER），使得R&S FSW8成为当前的行业标准。多样的图形显示可用于可视化测量结果。例如，可以显示DOCSIS 3.1信号的所有OFDM载波的MER值。这使得它很容易确定传输信道中的干扰。R&S FSW-K192选件还可以解码检测符号（LDPC和BCH译码），从而可以测量DOCSIS 3.1信道的误码率。



罗德与施瓦茨公司将在南低厅的SL1105展位展示其产品和解决方案。
