测试数字RF技术的挑战
录入：edatop.com 点击：
无线频谱是一种稀缺的资源。当前频谱分配被公认为效率不足。分配的频谱在大部分时间利用率低，并存在干扰问题。数字RF技术使得随时间变化的技术能够更有效地利用可用的频谱，避免干扰，保证无缝操作。例如，WLAN信号寻找干净的频率，调整调制类型，以最好地利用提供的信道。

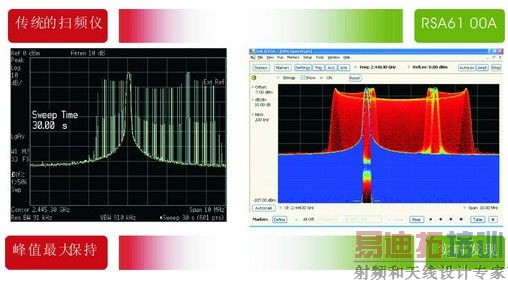

频谱分析仪RTSA，许多复杂的问题可以通过在频域、时域和调制域中时间相关的RF信号特性得以揭示。RTSA可以触发和捕获瞬变事件、简便地提供信号时间相关的多域画面，显著降低工程师诊断问题所需的时间。RTSA允许工程师选择性地触发时域和频域异常事件，把RF频率跨度的信息无缝地记录采集到存储器中，发现数字RF中常见的意想不到的问题。这种检测和捕获相关频谱事件的能力可以实现更加有效的多域(时间、频率和调制)时间相关分析，而不必重新捕获信号。
数字RF测试的具体应用
由于以前只和频域有关的问题现在也与时域息息相关，在各种应用中都需要测试数字RF技术：
* 蜂窝, WLAN: 手机和其它无线通信设备制造商在频谱控制、功率效率和生产成本方面面临着重大挑战。DSP推动了功放线性化性能，满足了性能和效率要求。如果这些先进的解决方案实现效率低，那么会导致突发行为和瞬时行为，尽管不能说不可能检测到这些行为，但传统频谱分析仪检测这些行为确实非常困难。实时频谱分析仪可以发现、检测和分析传统工具会漏掉的瞬时功率放大器行为。移动设备现在包括大量的发送和接收链 (如在手机/WLAN/蓝牙/RFID综合设备中)。实时频谱分析仪使得工程师能够在时域和频域中对潜在自我干扰来源分类，保证这些复杂系统的透明操作。
* RFID: RFID阅读器和标签拥有复杂的响应。除来自相邻通道的干扰外，阅读器必须能够在多标签环境中隔离各个标签的响应。在某些系统中，RFID阅读器必须捷变，并在多个频率上跳动，以减缓干扰和多路径环境。实时频谱分析仪可以全面捕获阅读器和标签的交互，分析RFID系统的多种不同格式。
* 军事/国防通信: 软件定义的无线电和认知无线电设备用大量的软件代替传统的模拟硬件功能。在以频谱辐射形式发生意想不到的性能时，必需隔离软件问题和硬件问题。实时频谱分析仪可以实现频域事件的时间相关，触发时间相关的示波器和逻辑分析仪。可以从RF到模拟域和数字域隔离各种事件。
* 雷达: 来自雷达系统的频谱辐射会干扰无线通信。某些雷达频谱辐射还会留下标记，从而可以简便地检测及对雷达分类。因此要求雷达只发出希望的频谱辐射，以满足预计功能非常重要。
* 频谱监测/监控: 随着无线设备的迅速增长，在需要执照的频谱和不需要执照的频谱中检测干扰及对干扰分类正成为日益严峻的一个问题。实时频谱分析仪可以侦听概率检测干扰信号。
* UWB: UWB通信正作为小范围通信的低成本方案而获得认可，预计很快将会普及。下一代有线和无线接口标准正把UWB通信视为低成本短程通信的备择方案。UWB特地使用许多需要执照的频段和不需要执照的频段。通过使用低功率和跳频技术，它可以实现希望的效果，减缓对使用同一频段的其它系统的潜在干扰。
* WiFi, WiMAX: 基于IEEE 802.16e-2005标准开发便携式和移动WiMAX网络的工作正从技术计划转向实际部署。作为高速移动宽带服务的基础，WiMAX可望为世界各地的消费者和企业提供低成本高速无线上网能力。随着主要芯片厂商计划大约在2009年在同一个芯片上同时实现WiFi和WiMAX，消费者将能够在本地WiFi服务区和WiMAX地区网络之间切换。
频谱分析仪RTSA，许多复杂的问题可以通过在频域、时域和调制域中时间相关的RF信号特性得以揭示。RTSA可以触发和捕获瞬变事件、简便地提供信号时间相关的多域画面，显著降低工程师诊断问题所需的时间。RTSA允许工程师选择性地触发时域和频域异常事件，把RF频率跨度的信息无缝地记录采集到存储器中，发现数字RF中常见的意想不到的问题。这种检测和捕获相关频谱事件的能力可以实现更加有效的多域(时间、频率和调制)时间相关分析，而不必重新捕获信号。 数字RF测试的具体应用
由于以前只和频域有关的问题现在也与时域息息相关，在各种应用中都需要测试数字RF技术：
* 蜂窝, WLAN: 手机和其它无线通信设备制造商在频谱控制、功率效率和生产成本方面面临着重大挑战。DSP推动了功放线性化性能，满足了性能和效率要求。如果这些先进的解决方案实现效率低，那么会导致突发行为和瞬时行为，尽管不能说不可能检测到这些行为，但传统频谱分析仪检测这些行为确实非常困难。实时频谱分析仪可以发现、检测和分析传统工具会漏掉的瞬时功率放大器行为。移动设备现在包括大量的发送和接收链 (如在手机/WLAN/蓝牙/RFID综合设备中)。实时频谱分析仪使得工程师能够在时域和频域中对潜在自我干扰来源分类，保证这些复杂系统的透明操作。
* RFID: RFID阅读器和标签拥有复杂的响应。除来自相邻通道的干扰外，阅读器必须能够在多标签环境中隔离各个标签的响应。在某些系统中，RFID阅读器必须捷变，并在多个频率上跳动，以减缓干扰和多路径环境。实时频谱分析仪可以全面捕获阅读器和标签的交互，分析RFID系统的多种不同格式。
* 军事/国防通信: 软件定义的无线电和认知无线电设备用大量的软件代替传统的模拟硬件功能。在以频谱辐射形式发生意想不到的性能时，必需隔离软件问题和硬件问题。实时频谱分析仪可以实现频域事件的时间相关，触发时间相关的示波器和逻辑分析仪。可以从RF到模拟域和数字域隔离各种事件。
* 雷达: 来自雷达系统的频谱辐射会干扰无线通信。某些雷达频谱辐射还会留下标记，从而可以简便地检测及对雷达分类。因此要求雷达只发出希望的频谱辐射，以满足预计功能非常重要。
* 频谱监测/监控: 随着无线设备的迅速增长，在需要执照的频谱和不需要执照的频谱中检测干扰及对干扰分类正成为日益严峻的一个问题。实时频谱分析仪可以侦听概率检测干扰信号。
* UWB: UWB通信正作为小范围通信的低成本方案而获得认可，预计很快将会普及。下一代有线和无线接口标准正把UWB通信视为低成本短程通信的备择方案。UWB特地使用许多需要执照的频段和不需要执照的频段。通过使用低功率和跳频技术，它可以实现希望的效果，减缓对使用同一频段的其它系统的潜在干扰。
* WiFi, WiMAX: 基于IEEE 802.16e-2005标准开发便携式和移动WiMAX网络的工作正从技术计划转向实际部署。作为高速移动宽带服务的基础，WiMAX可望为世界各地的消费者和企业提供低成本高速无线上网能力。随着主要芯片厂商计划大约在2009年在同一个芯片上同时实现WiFi和WiMAX，消费者将能够在本地WiFi服务区和WiMAX地区网络之间切换。
