产品定位：3700系列产品与吉时利2750 (Integra)及7002解决方案的对比

录入：edatop.com 点击：

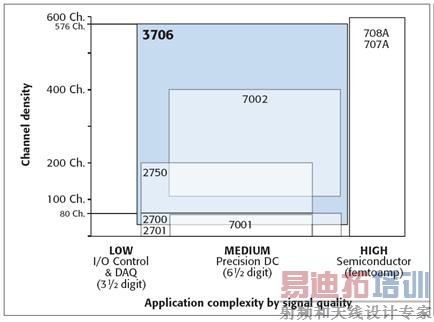

3700系列产品定位于提供中高通道数量的开关系统和/或多通道测量系统解决方案。目前，我们提供具有类似能力的两个产品：7002型开关主机和2750型Integra系列产品(参见图1)。

如果仅用于开关应用，3706-S型产品能够提供超乎7002型的出众解决方案，带集成数字万用表的3706型产品能够提供超乎2750型的出众解决方案。不过，在大量可选的3700开关卡面市前，2750型和7002型产品仍具有优势，而且不可能淘汰。当插卡选择足够充分时，我们的目的是淘汰较陈旧的系统。因此，尽可能地使用3700系列产品是非常重要的。

由于不可能完全复制2750型和7002型产品及特性，表1对有关产品系列的主要特性进行比较。

表1 吉时利产品特性比较

特性	3706		2750		7002		注释
远程接口	GPIB/以太网/USB		GPIB/RS-232		GPIB		随意连接
可编程指令集	ICL/TSP		SCPI		SCPI		TSP具有很高的仪器控制灵活性
前部面板开关状态	双行VFD屏与网络图形化用户界面（Web GUI）		单行VFD屏		专用LED屏		网络图形化用户界面（Web GUI）大大提高了易用性及交互性
模拟背板	6个2-极行，HI/LO		6个2-极行，HI/LO		4个3-极行， HI/LO/保护		底板额定指标 300V/3A
触发源	GPIB/Ethernet/USB，TSP-Link，数字I/O，前面板，定时器，1588时间表		GPIB/RS-232，Trigger Link，数字I/O，前部面板，定时器		GPIB，Trigger Link，数字I/O，前部面板，定时器		触发源具有极大的灵活性
自动扫描控制		是		是		是
通道模式/存储	是		否		是		任何开关应用的必备功能
每个主机最大密度	576个差分通道 (6 卡 × 96通道)		200差分通道 (5 卡 × 40通道)		400差分通道 (10 卡 × 40通道)		能够超过全负载7002型产品的密度!
插槽数量	6		5		10		实现插槽数量和机箱重量的平衡
每个插卡最大通道密度	96通道(HI/LO)		40通道(HI/LO)		40通道(HI/LO)		额定300V/1A
尺寸	2U，18英寸深度		2U，14.5英寸深度		4U，18英寸深度		7002型尺寸的一半!
单通道读数速率(4½-数字，DCV/2WΩ)	>6,000读数/秒		2500读数/秒		N/A		产品目录中最快的数字万用表
单通道顺序扫描(无测量，MBB)	>1000通道/秒(3723型)		N/A		>270 ch/s (先断后合，500μs继电器)		产品目录中最快的开关主机
读数缓存类型与大小	类型：易失性大小： 650,000		类型：非易失性大小： 110,000		N/A		前部面板USB接口，用于非易失性应用
主机扩展	支持，利用TSP-Link		N/A		N/A		TSP-Link允许扩展至64节点
